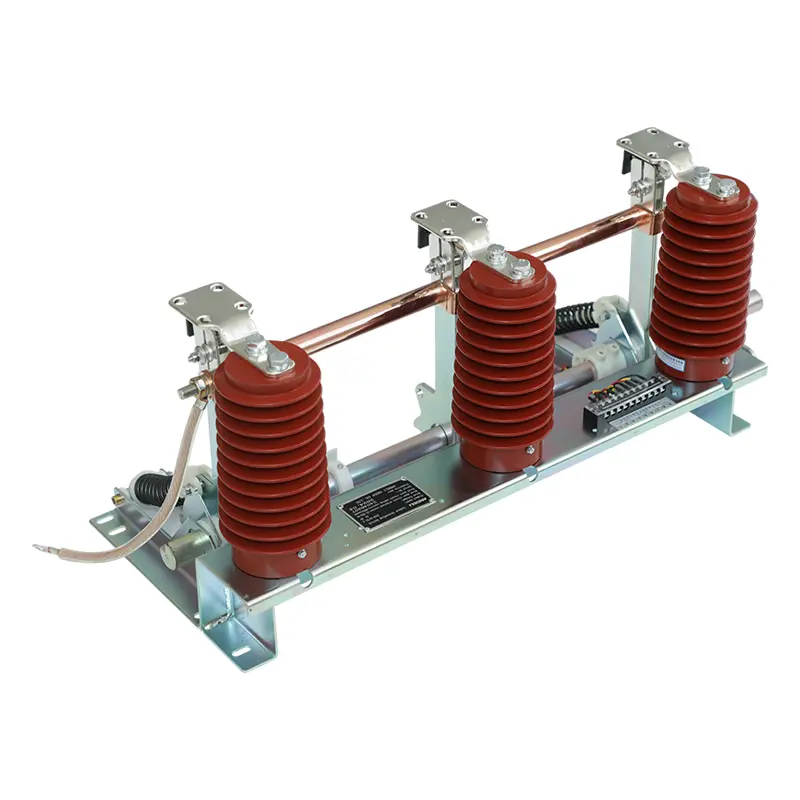

हाई स्पीड अर्थ चाकू के साथ इनडोर एसी ग्राउंड स्विच

सैनगाओ से हाई स्पीड अर्थ नाइफ के साथ इनडोर एसी ग्राउंड स्विच इनडोर बिजली उपकरण रखरखाव के दौरान जोखिम नियंत्रण के लिए समर्पित विशेष मध्यम-वोल्टेज ग्राउंडिंग गियर प्रदान करता है। 3kV से 12kV तीन-चरण AC 50/60Hz कार्य स्थितियों को कवर करते हुए, इसकी हाई-स्पीड अर्थ नाइफ डिज़ाइन ग्राउंडिंग कार्रवाई के समय को कम करती है और रखरखाव कर्मचारियों के लिए सुरक्षा खतरों को कम करती है।

सुरक्षित मध्यम वोल्टेज रखरखाव के लिए तेज़ ग्राउंडिंग प्रतिक्रिया

उच्च-वोल्टेज उपकरण रखरखाव के दौरान, ग्राउंडिंग गति और यांत्रिक विश्वसनीयता सीधे ऑपरेटर सुरक्षा को प्रभावित करती है। जब एक सर्किट को अलग कर दिया जाता है, तो ग्राउंडिंग स्विच अप्रत्याशित वोल्टेज खतरों को रोकने के लिए एक नियंत्रित ग्राउंडिंग पथ प्रदान करता है।

हाई-स्पीड अर्थ नाइफ डिज़ाइन ऑपरेटिंग शाफ्ट, क्रैंक आर्म, स्प्रिंग मैकेनिज्म और ग्राउंडिंग नाइफ असेंबली के समन्वित आंदोलन के माध्यम से ग्राउंडिंग ऑपरेशन को जल्दी से पूरा करने की अनुमति देता है।

हाई स्पीड अर्थ नाइफ के साथ इनडोर एसी ग्राउंड स्विच का उपयोग मुख्य रूप से किया जाता है:

• रखरखाव के दौरान ग्राउंड हाई-वोल्टेज विद्युत उपकरण

• तकनीशियनों को आकस्मिक वोल्टेज उपस्थिति से बचाएं

• प्रेरित वोल्टेज और स्थैतिक बिजली के कारण होने वाले जोखिमों को सीमित करें

• विद्युत प्रणालियों में ग्राउंडिंग फॉल्ट करंट पथ प्रदान करें

साधारण ग्राउंडिंग कनेक्शन के विपरीत, एक समर्पित ग्राउंडिंग स्विच नियंत्रित यांत्रिक संचालन और स्विचगियर सिस्टम के अंदर एक परिभाषित ग्राउंडिंग स्थिति प्रदान करता है।

हाई स्पीड अर्थ नाइफ संरचना कैसे काम करती है?

हाई स्पीड अर्थ नाइफ के साथ इंडोर एसी ग्राउंड स्विच का परिचालन प्रदर्शन यांत्रिक घटकों के बीच बातचीत पर काफी हद तक निर्भर करता है।

मुख्य संरचना में शामिल हैं:

• ब्रैकेट

• ग्राउंडिंग चाकू असेंबली

• स्थैतिक संपर्क

• सेंसर

• घूर्णन शाफ़्ट

• घूमती भुजा

• कम्प्रेशन स्प्रिंग

• प्रवाहकीय आस्तीन

• लचीला कनेक्शन

जब ऑपरेटिंग तंत्र ग्राउंडिंग स्विच को बंद कर देता है, तो ऑपरेटिंग टॉर्क मुख्य शाफ्ट और घूमने वाले हाथ को समापन स्थिति की ओर ले जाता है। संपीड़न स्प्रिंग के मृत बिंदु को पार करने के बाद, संग्रहीत स्प्रिंग ऊर्जा जारी होती है, जिससे ग्राउंडिंग चाकू असेंबली जल्दी से बंद स्थिति में चली जाती है।

ग्राउंडिंग चाकू डिस्क स्प्रिंग संरचना के माध्यम से स्थिर संपर्क के साथ मजबूत संपर्क बनाए रखता है, जिससे स्थिर विद्युत कनेक्शन प्राप्त करने में मदद मिलती है।

यह यांत्रिक डिज़ाइन बेहतर बनाने में मदद करता है:

• समापन गति की स्थिरता

• संपर्क दबाव स्थिरता

• दीर्घकालिक परिचालन विश्वसनीयता

तकनीकी निर्देश

उपकरण को इनडोर मध्यम वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां सुरक्षित ग्राउंडिंग ऑपरेशन की आवश्यकता होती है।

अनुप्रयोग परिदृश्य जहां तेज़ ग्राउंडिंग मायने रखती है

इनडोर स्विचगियर रखरखाव कक्ष

वितरण कक्षों में, रखरखाव कर्मियों को निरीक्षण से पहले उपकरण ग्राउंडिंग की पुष्टि करने के लिए एक विश्वसनीय विधि की आवश्यकता होती है। आइसोलेशन प्रक्रियाएं पूरी होने के बाद ग्राउंडिंग स्विच एक समर्पित ग्राउंडिंग पॉइंट प्रदान करता है।

औद्योगिक विद्युत प्रणालियाँ

मध्यम वोल्टेज उपकरण का उपयोग करने वाली फैक्टरियों को ट्रांसफार्मर, फीडर और स्विचगियर पर नियमित रखरखाव की आवश्यकता हो सकती है। एक स्थिर ग्राउंडिंग तंत्र निर्धारित शटडाउन के दौरान जोखिमों को कम करने में मदद करता है।

उपकेंद्रों

सबस्टेशनों में कई उच्च-वोल्टेज सर्किट होते हैं जहां आकस्मिक वोल्टेज, प्रेरित धारा, या विद्युत चुम्बकीय प्रभाव खतरे पैदा कर सकते हैं। ग्राउंडिंग उपकरण सुरक्षित रखरखाव वातावरण स्थापित करने में मदद करता है।

समानांतर ट्रांसमिशन लाइन वातावरण

जब एक ओवरहेड लाइन डी-एनर्जेटिक होती है जबकि पास की लाइनें सक्रिय रहती हैं, तो इलेक्ट्रोस्टैटिक और इलेक्ट्रोमैग्नेटिक इंडक्शन प्रेरित वोल्टेज बना सकते हैं। ग्राउंडिंग स्विच इन प्रभावों को दूर करने और रखरखाव श्रमिकों की सुरक्षा में मदद करते हैं।

गुणवत्ता नियंत्रण ग्राउंडिंग सुरक्षा पर केंद्रित है

ग्राउंडिंग स्विच बिजली प्रणालियों में सुरक्षा से संबंधित घटक हैं, इसलिए विनिर्माण निरीक्षण को यांत्रिक संचालन और विद्युत कनेक्शन गुणवत्ता दोनों पर ध्यान देने की आवश्यकता है।

सैनगाओ लागू होता है:

• ISO9001:2008 गुणवत्ता प्रबंधन प्रणाली

• ISO14001 पर्यावरण प्रबंधन प्रणाली

• OHSMS 18001 व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली

हाई स्पीड अर्थ नाइफ के साथ इनडोर एसी ग्राउंड स्विच के लिए, गुणवत्ता नियंत्रण में शामिल हैं:

• ग्राउंडिंग चाकू की गति की सटीकता की जाँच करना

• प्रवाहकीय कनेक्शन बिंदुओं का निरीक्षण करना

• यांत्रिक संचालन स्थिरता का सत्यापन

• शिपमेंट से पहले तैयार उत्पाद की स्थिति की पुष्टि करना

ये निरीक्षण चरण परियोजना स्थल पर उपकरण आने के बाद स्थापना समायोजन समस्याओं को कम करने में मदद करते हैं।

अक्सर पूछे जाने वाले प्रश्न

1. इस ग्राउंडिंग उपकरण का मुख्य उद्देश्य क्या है?

यह रखरखाव के दौरान उच्च-वोल्टेज विद्युत उपकरणों के लिए ग्राउंडिंग पथ प्रदान करता है और तकनीशियनों को आकस्मिक वोल्टेज खतरों से बचाने में मदद करता है।

2. हाई-स्पीड अर्थ चाकू का डिज़ाइन क्यों महत्वपूर्ण है?

तेज़-क्रिया तंत्र ग्राउंडिंग ब्लेड को बंद स्थिति तक जल्दी पहुंचने और स्थैतिक संपर्क के साथ विश्वसनीय संपर्क बनाए रखने में मदद करता है।

3. इस उपकरण के लिए कौन सी बिजली प्रणालियाँ उपयुक्त हैं?

यह इनडोर 3-12kV तीन-चरण AC 50(60)Hz पावर सिस्टम के लिए उपयुक्त है।

4. क्या इसे मौजूदा स्विच कैबिनेट के साथ स्थापित किया जा सकता है?

हाँ। हाई स्पीड अर्थ नाइफ के साथ इनडोर एसी ग्राउंड स्विच को विभिन्न हाई-वोल्टेज स्विच कैबिनेट के साथ मिलकर काम करने के लिए डिज़ाइन किया गया है, लेकिन विशिष्ट कैबिनेट डिजाइन के अनुसार इंस्टॉलेशन संगतता की पुष्टि की जानी चाहिए।
