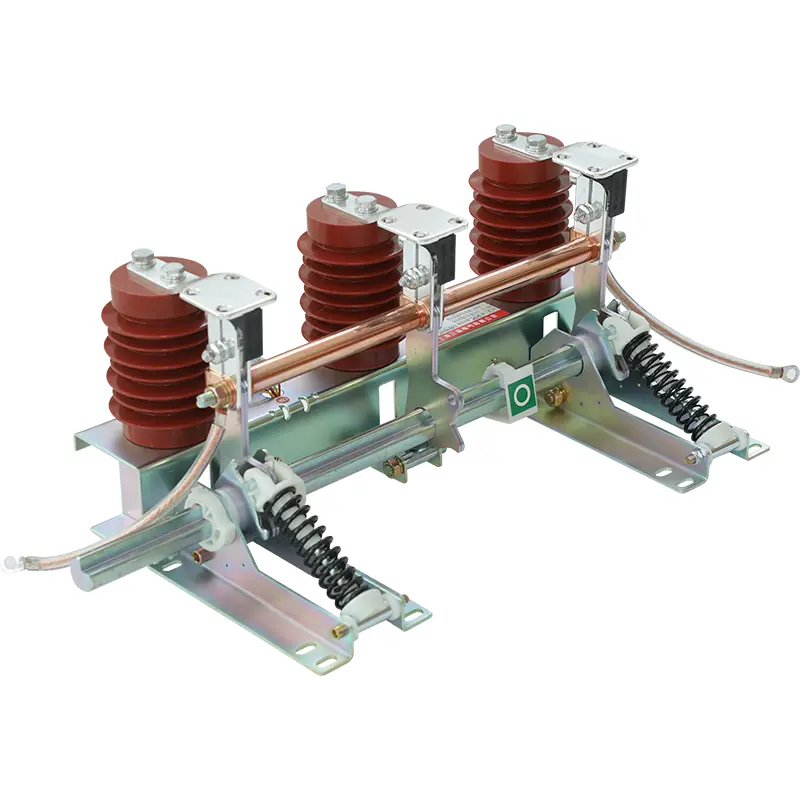

एसी तीन-चरण इनडोर हाई स्पीड अर्थिंग स्विच

रिस्पॉन्सिव ग्राउंडिंग सुरक्षा की खोज में स्विचगियर कारखानों के लिए, सैनगाओ से एसी थ्री-फेज इंडोर हाई स्पीड अर्थिंग स्विच एक आदर्श मिलान घटक के रूप में खड़ा है। इनडोर हाई-वोल्टेज परिदृश्यों के लिए विशेष रूप से इंजीनियर किया गया, यह सर्किट डिस्कनेक्ट होने के बाद विश्वसनीय ग्राउंडिंग निष्पादित करता है और अवशिष्ट बिजली, प्रेरक वोल्टेज और शॉर्ट-सर्किट खराबी द्वारा लाए गए छिपे हुए खतरों को कम करता है।

मध्यम वोल्टेज सिस्टम के लिए फास्ट-एक्शन ग्राउंडिंग सुरक्षा

उच्च-वोल्टेज रखरखाव कार्य में, सुरक्षित ग्राउंडिंग स्थिति स्थापित करने के लिए आवश्यक समय एक महत्वपूर्ण कारक है। विलंबित या अस्थिर ग्राउंडिंग ऑपरेशन से तकनीशियनों और विद्युत उपकरणों के लिए जोखिम बढ़ सकता है।

उच्च गति समापन तंत्र ग्राउंडिंग ब्लेड को बंद स्थिति में तेजी से स्थानांतरित करने की अनुमति देता है, जिससे विद्युत सर्किट और ग्राउंडिंग सिस्टम के बीच एक विश्वसनीय कनेक्शन बनता है।

एसी थ्री-फ़ेज़ इंडोर हाई स्पीड अर्थिंग स्विच का उपयोग मुख्य रूप से किया जाता है:

• रखरखाव के दौरान ग्राउंड पृथक विद्युत उपकरण

• डिस्कनेक्शन के बाद बचा हुआ विद्युत चार्ज छोड़ें

• शॉर्ट-सर्किट ग्राउंडिंग क्षमता प्रदान करें

• स्विचगियर सिस्टम के अंदर ऑपरेटर सुरक्षा में सुधार करें

सामान्य मैनुअल ग्राउंडिंग संरचनाओं की तुलना में, एक फास्ट-एक्शन डिज़ाइन तेजी से यांत्रिक प्रतिक्रिया और स्थिर संपर्क दबाव पर केंद्रित होता है।

हाई-स्पीड क्लोजिंग मैकेनिज्म कैसे काम करता है?

ऑपरेटिंग तंत्र यह निर्धारित करता है कि एसी थ्री-फ़ेज़ इंडोर हाई स्पीड अर्थिंग स्विच समापन क्रिया को सटीक और लगातार पूरा कर सकता है या नहीं।

मुख्य परिचालन प्रक्रिया में शामिल हैं:

1. ऑपरेटिंग तंत्र को एक समापन आदेश प्राप्त होता है।

2. मुख्य शाफ्ट घूमता है और यांत्रिक बल स्थानांतरित करता है।

3. ग्राउंडिंग चाकू निश्चित संपर्क की ओर बढ़ता है।

4. स्प्रिंग तंत्र समापन में तेजी लाने के लिए संग्रहीत ऊर्जा जारी करता है।

5. प्रवाहकीय भाग ग्राउंडिंग कनेक्शन स्थापित करते हैं।

तेजी से बंद होने वाली संरचना ग्राउंडिंग ब्लेड को यांत्रिक प्रतिरोध पर काबू पाने और आवश्यक स्थिति तक जल्दी पहुंचने में मदद करती है।

मुख्य घटकों में शामिल हैं:

• सहायक फ्रेम

• ग्राउंडिंग चाकू असेंबली

• स्थैतिक संपर्क

• घूर्णन शाफ़्ट

• परिचालन भुजा

• कम्प्रेशन स्प्रिंग

• प्रवाहकीय कनेक्शन घटक

इन भागों का समन्वित डिज़ाइन बार-बार संचालन के दौरान स्थिर यांत्रिक गति सुनिश्चित करता है।

रखरखाव के दौरान विद्युत सुरक्षा कार्य

सर्किट ब्रेकर या आइसोलेटर द्वारा बिजली की आपूर्ति को डिस्कनेक्ट करने के बाद भी, कैपेसिटेंस, इंडक्शन या आस-पास के सक्रिय सर्किट के कारण विद्युत ऊर्जा सिस्टम में बनी रह सकती है।

एसी तीन-चरण इनडोर हाई स्पीड अर्थिंग स्विच मदद करता है:

• शेष विद्युत ऊर्जा का निर्वहन करें

• प्रेरित वोल्टेज खतरों को कम करें

• कम-प्रतिबाधा ग्राउंडिंग पथ प्रदान करें

• रखरखाव सुरक्षा प्रक्रियाओं में सुधार करें

समानांतर सर्किट वाले सबस्टेशनों में, इलेक्ट्रोमैग्नेटिक और इलेक्ट्रोस्टैटिक इंडक्शन डिस्कनेक्ट किए गए उपकरणों पर अवांछित वोल्टेज उत्पन्न कर सकते हैं। उचित रूप से स्थापित ग्राउंडिंग सिस्टम इन जोखिमों को नियंत्रित करने में मदद करता है।

तकनीकी निर्देश

हाई वोल्टेज ग्राउंडिंग उपकरण के लिए सैनगाओ को क्यों चुनें?

ग्राउंडिंग स्विच चुनने वाले ग्राहक आमतौर पर तीन व्यावहारिक मुद्दों पर ध्यान केंद्रित करते हैं:

स्थिर यांत्रिक संचालन

तेज़ समापन तंत्र को बार-बार स्विचिंग संचालन और लगातार ग्राउंडिंग प्रदर्शन के लिए डिज़ाइन किया गया है।

स्विचगियर सिस्टम के साथ संगतता

सैनगाओ वास्तविक स्विचगियर अनुप्रयोग आवश्यकताओं के आधार पर उच्च-वोल्टेज घटकों का विकास करता है।

पूर्ण विनिर्माण क्षमता

डिजाइन और उत्पादन से लेकर परीक्षण तक, सैनगाओ बेहतर उत्पाद स्थिरता का समर्थन करते हुए आंतरिक रूप से प्रमुख विनिर्माण प्रक्रियाओं का प्रबंधन करता है।

कंपनी की उत्पाद श्रृंखला में ग्राउंडिंग स्विच, डिस्कनेक्टर्स, लोड स्विच, वैक्यूम सर्किट ब्रेकर और अन्य उच्च-वोल्टेज विद्युत उपकरण शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न

1. इस उपकरण का मुख्य उद्देश्य क्या है?

इसका उपयोग उच्च-वोल्टेज विद्युत उपकरणों को पृथक करने के बाद ग्राउंड करने और रखरखाव कार्यों के दौरान सुरक्षा प्रदान करने के लिए किया जाता है।

2. तेजी से समापन तंत्र क्यों मायने रखता है?

तेजी से बंद होने की क्रिया ग्राउंडिंग ब्लेड को जल्दी से संपर्क स्थापित करने में मदद करती है और असामान्य विद्युत स्थितियों के दौरान सुरक्षा में सुधार करती है।

3. क्या यह सर्किट ब्रेकर और आइसोलेटिंग स्विच के साथ काम कर सकता है?

हाँ। एसी थ्री-फ़ेज़ इंडोर हाई स्पीड अर्थिंग स्विच को आमतौर पर एक सुरक्षित अलगाव और ग्राउंडिंग अनुक्रम बनाने के लिए उच्च-वोल्टेज स्विचगियर घटकों के साथ लगाया जाता है।

4. इस स्विच के लिए कौन से सिस्टम उपयुक्त हैं?

इसे इनडोर एसी तीन-चरण उच्च-वोल्टेज सिस्टम, विशेष रूप से मध्यम वोल्टेज स्विचगियर अनुप्रयोगों के लिए डिज़ाइन किया गया है।
