हाई वोल्टेज ग्राउंडिंग स्विच

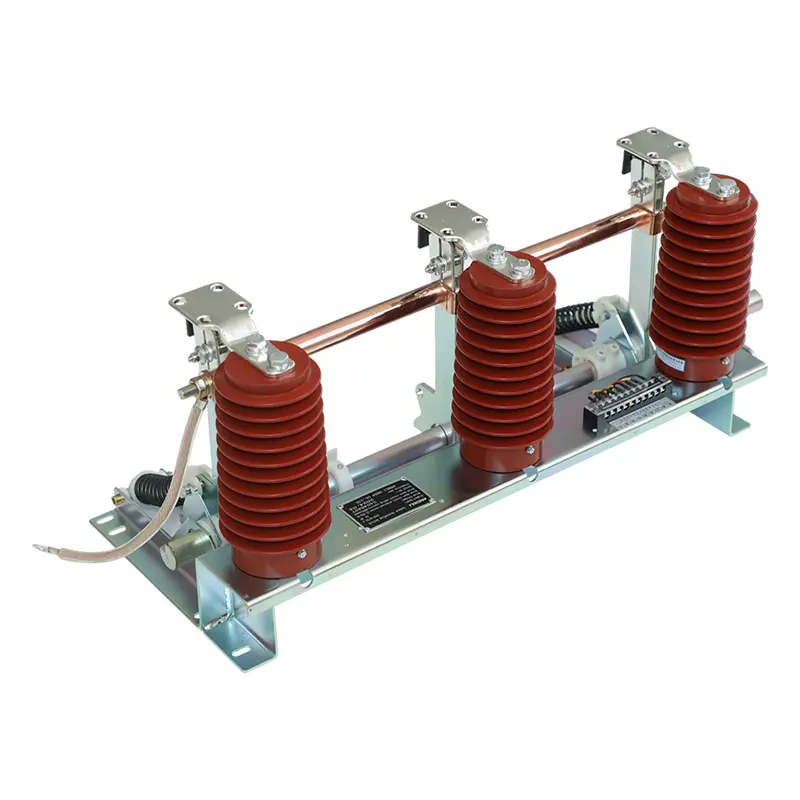

सैनगाओ टिकाऊ हाई वोल्टेज ग्राउंडिंग स्विच इनडोर 3-12kV तीन-चरण एसी 50 (60) हर्ट्ज पावर सिस्टम के लिए उपयुक्त है, और इसका उपयोग विभिन्न हाई-वोल्टेज स्विच कैबिनेट के साथ संयोजन में किया जाता है। इसका उपयोग उच्च-वोल्टेज विद्युत उपकरण रखरखाव की ग्राउंडिंग के लिए भी किया जा सकता है। इसकी मुख्य संरचना ग्राउंडिंग स्विच है, जिसमें एक ब्रैकेट, एक ग्राउंडिंग चाकू असेंबली, एक स्थिर संपर्क, एक सेंसर, एक घूर्णन शाफ्ट, एक घूर्णन हाथ, एक संपीड़न स्प्रिंग, एक प्रवाहकीय आस्तीन और एक लचीला कनेक्शन होता है।

जब ऑपरेटिंग तंत्र ग्राउंडिंग स्विच को बंद कर देता है, तो एक्शन टॉर्क मुख्य शाफ्ट को प्रतिरोध टॉर्क पर काबू पाने का कारण बनता है, जिससे क्रैंक आर्म को समापन दिशा में घूमने के लिए प्रेरित किया जाता है, ताकि ग्राउंडिंग चाकू पर ऑपरेटिंग रॉड संपीड़न स्प्रिंग के मृत बिंदु से गुजर सके, और संपीड़न स्प्रिंग ऊर्जा जारी करता है, जिससे ग्राउंडिंग स्विच जल्दी से समापन स्थिति में बंद हो जाता है। ग्राउंडिंग चाकू असेंबली पर ग्राउंडिंग चाकू डिस्क स्प्रिंग के माध्यम से स्थिर संपर्क के निकला हुआ किनारा भाग (चाकू की धार) के साथ मजबूती से और विश्वसनीय रूप से संपर्क में है।

जब टॉर्क लगाया जाता है, तो मुख्य शाफ्ट हाथ को शुरुआती दिशा में घुमाने के लिए मुख्य टॉर्क और स्प्रिंग बल पर काबू पाता है, और ग्राउंडिंग चाकू संपीड़न स्प्रिंग गुजरता है।

ग्राउंडिंग स्विच का उद्देश्य क्या है?

हाई वोल्टेज ग्राउंडिंग स्विच का उपयोग भूमिगत या डेल्टा-कनेक्टेड सिस्टम के लिए ग्राउंडिंग तार प्रदान करने के लिए किया जाता है।

ग्राउंडिंग स्विच चरण-दर-चरण लोड के कनेक्शन की अनुमति देता है।

सिस्टम को तटस्थ रखने के लिए सबस्टेशन में ग्राउंडिंग स्विच को कम-प्रतिबाधा ग्राउंडिंग बनाने के लिए ग्राउंड किया जाता है।

स्विच कैबिनेट में ग्राउंडिंग स्विच यह सुनिश्चित करता है कि भारी ग्राउंडिंग दोष के दौरान क्षणिक ओवरवॉल्टेज का आयाम सीमित है।

इसका उपयोग सुरक्षा आवश्यकताओं को पूरा करने के लिए विद्युत उपकरणों को ग्राउंड करने के लिए किया जाता है।

ग्राउंडिंग स्विच का कार्य क्या है?

हाई वोल्टेज ग्राउंडिंग स्विच सर्किट ब्रेकर से जुड़ा होता है, और जब सर्किट ब्रेकर को साफ़ किया जाता है और बाहर निकाला जाता है, तो सर्किट ब्रेकर से सटे बसबार को ग्राउंडिंग स्विच के माध्यम से स्वचालित रूप से ग्राउंड किया जाता है। यह प्रक्रिया तकनीशियनों, रखरखाव कर्मियों और उपयोगकर्ताओं को आकस्मिक वोल्टेज से बचाती है।

इसका उपयोग स्थैतिक बिजली और विद्युत चुम्बकीय प्रेरण धाराओं को रोकने के लिए किया जाता है। एक ही टावर पर या आसन्न समानांतर कनेक्शन में दो या दो से अधिक ओवरहेड ट्रांसमिशन लाइनों में, जब एक या अधिक लाइनें डी-एनर्जेटिक होती हैं, तो डी-एनर्जेटिक लाइनें उनके और आसन्न ऊर्जावान लाइनों के बीच विद्युत चुम्बकीय प्रेरण और इलेक्ट्रोस्टैटिक प्रेरण के कारण प्रेरित वोल्टेज और प्रेरित धारा उत्पन्न करेंगी। इसलिए, ग्राउंडिंग स्विच ऐसी लाइनों के लिए उपयुक्त हैं।

हाई वोल्टेज ग्राउंडिंग स्विच का उपयोग शॉर्ट-सर्किट करंट को बंद करने के लिए किया जाता है। रेटेड शॉर्ट-सर्किट क्लोजिंग करंट वाला ग्राउंडिंग स्विच किसी भी लागू वोल्टेज (इसके रेटेड वोल्टेज सहित) और किसी भी करंट (इसके रेटेड शॉर्ट-सर्किट क्लोजिंग करंट सहित) को बंद करने में सक्षम होना चाहिए। ग्राउंडिंग स्विच का रेटेड शॉर्ट-सर्किट क्लोजिंग करंट रेटेड पीक झेलने वाले करंट के बराबर है।

सबस्टेशन में उच्च वोल्टेज ग्राउंडिंग स्विच बड़े या भारी बिजली ट्रांसफार्मर में एक महत्वपूर्ण भूमिका निभाता है क्योंकि यह पावर ग्रिड को लगातार वोल्टेज संदर्भ बिंदु रखने में सक्षम बनाता है। अन्यथा, वोल्टेज स्थान-दर-स्थान भिन्न हो सकता है। बिजली का उपयोग करने वाले ट्रांसफार्मर और कर्मियों की सुरक्षा सुनिश्चित करें।
