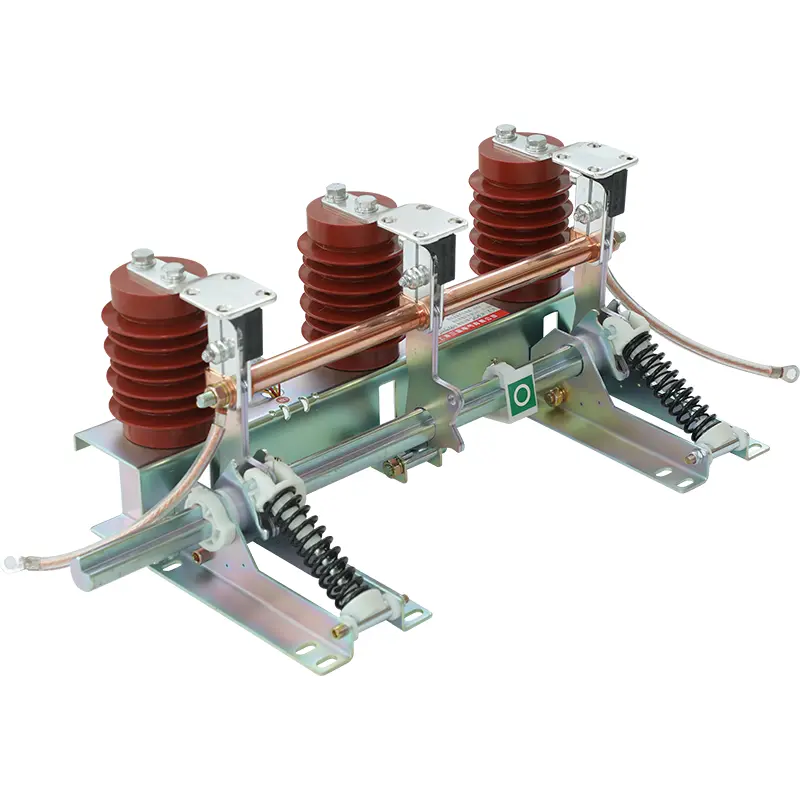

उच्च वोल्टेज अर्थिंग स्विच

चीन में बनाया गया उच्च वोल्टेज अर्थिंग स्विच। सांगाओ के स्विच का उपयोग शॉर्ट सर्किट करंट को बंद करने के लिए किया जाता है और इसमें एक निश्चित शॉर्ट सर्किट क्लोजिंग क्षमता के साथ -साथ डायनेमिक थर्मल स्टेबिलिटी भी होती है। चूंकि इसे लोड करंट और शॉर्ट सर्किट करंट को तोड़ने की आवश्यकता नहीं है, इसलिए कोई आर्क बुझाने वाला डिवाइस नहीं है। अर्थिंग स्विच का निचला छोर आमतौर पर एक वर्तमान ट्रांसफार्मर के माध्यम से ग्राउंडिंग बिंदु से जुड़ा होता है। वर्तमान ट्रांसफार्मर रिले सुरक्षा के लिए संकेत प्रदान कर सकता है।

अर्थिंग स्विच की कई संरचनाएं हैं। सिंगल पोल, डबल पोल और तीन पोल अर्थिंग स्विच सहित। एकल पोल अर्थिंग स्विच केवल तटस्थ बिंदु ग्राउंडिंग सिस्टम में उपयोग किए जाते हैं। डबल पोल और तीन पोल संरचनाओं का उपयोग तटस्थ बिंदु अनजान सिस्टम में किया जाता है और एक ऑपरेटिंग तंत्र साझा किया जाता है।

स्विचगियर में उच्च वोल्टेज अर्थिंग स्विच का उपयोग बिजली की आपूर्ति से बिजली लाइन के डिस्कनेक्ट होने के बाद शेष चार्ज को जमीन के लिए किया जाता है। यहां तक ​​कि अगर सर्किट ब्रेकर और आइसोलेटर कट ऑफ या सर्किट को खोलते हैं, तो अवशिष्ट चार्ज अभी भी सर्किट में रहेगा। अर्थिंग स्विच का उपयोग आमतौर पर चार्ज जारी करने के लिए किया जाता है।

उच्च वोल्टेज अर्थिंग स्विच में एक तेजी से अभिनय समापन तंत्र है। असामान्य धाराओं के होने पर वे तकनीशियनों और श्रमिकों की रक्षा कर सकते हैं। वे छोटे सर्किट का सामना करने के लिए डिज़ाइन किए गए हैं; वे मोटर चालित भी हो सकते हैं। उदाहरण के लिए, उच्च वोल्टेज अर्थिंग स्विच और हाई स्पीड अर्थिंग स्विच। सबस्टेशन में अर्थिंग स्विच शॉर्ट सर्किट उत्पन्न करने में सक्षम है, जिससे अन्य विद्युत उपकरणों को नुकसान से बचाया जाता है। इसका उपयोग विभिन्न प्रकार के उच्च वोल्टेज स्विचगियर के साथ संयोजन में किया जाता है और उच्च वोल्टेज विद्युत उपकरणों को ओवरहाल करते समय एक सुरक्षात्मक उपकरण के रूप में भी उपयोग किया जा सकता है।

अर्थिंग स्विच, सर्किट ब्रेकर, और आइसोलेटिंग स्विच सभी रिंग मेन यूनिट (आरएमयू) में जुड़े हुए हैं। यदि रखरखाव या अन्य कारणों से सर्किट को डिस्कनेक्ट या डिस्कनेक्ट करने की आवश्यकता है, तो इन तीन उपकरणों (अर्थिंग स्विच, सर्किट ब्रेकर और आइसोलेटिंग स्विच) के सही ऑपरेटिंग अनुक्रम का पालन किया जाना चाहिए। यदि सही चरणों का पालन नहीं किया जाता है, तो न केवल सर्किट और उपकरण क्षतिग्रस्त हो जाएंगे, बल्कि आपको खतरे में भी डाल दिया जाएगा। इन घटकों की एक सही स्थापना के लिए, आप अपने उपकरणों के लिए विश्वसनीय इंसुलेटिंग मीडिया प्रदान करने के लिए, GIS स्विचगियर निर्माता, ELECSPARE से संपर्क कर सकते हैं।

अर्थिंग स्विच और डिस्कनेक्टर्स को अक्सर एक डिवाइस में जोड़ा जाता है। इस मामले में, डिस्कनेक्टर मुख्य संपर्कों के अलावा एक अर्थिंग स्विच से लैस है, जिसका उपयोग खोलने के बाद डिस्कनेक्टर के एक छोर को जमीन पर रखा जाता है। मुख्य संपर्क और अर्थिंग स्विच आमतौर पर यंत्रवत रूप से इंटरलॉक किए जाते हैं, ताकि डिस्कनेक्टर के बंद होने पर अर्थिंग स्विच को बंद नहीं किया जा सके, और अर्थिंग स्विच बंद होने पर मुख्य संपर्कों को बंद नहीं किया जा सकता है।

अर्थिंग स्विच को खुले और बंद प्रकारों में विभाजित किया जा सकता है। ओपन अर्थिंग स्विच की प्रवाहकीय प्रणाली डिस्कनेक्टर की तरह हवा के संपर्क में है; बंद अर्थिंग स्विच की प्रवाहकीय प्रणाली लाइव SF6 या इंसुलेटिंग मीडिया (जैसे तेल) में संलग्न है।

सबस्टेशन अर्थिंग स्विच का फोकस जनता की तुलना में बहुत कम है, और यह कम वोल्टेज सिस्टम के रूप में सुरक्षा उन्मुख नहीं है। यह एक शॉर्ट सर्किट की स्थिति में बिजली की आपूर्ति विश्वसनीयता, सुरक्षा विश्वसनीयता और उपकरणों पर प्रभाव पर अधिक ध्यान केंद्रित करता है। चूंकि वर्तमान पथ मुख्य रूप से ग्राउंडिंग द्वारा अवरुद्ध है, केवल ग्राउंड शॉर्ट सर्किट के लिए सबसे आम चरण का आयाम ग्राउंडिंग सिस्टम की पसंद से प्रभावित होता है।
