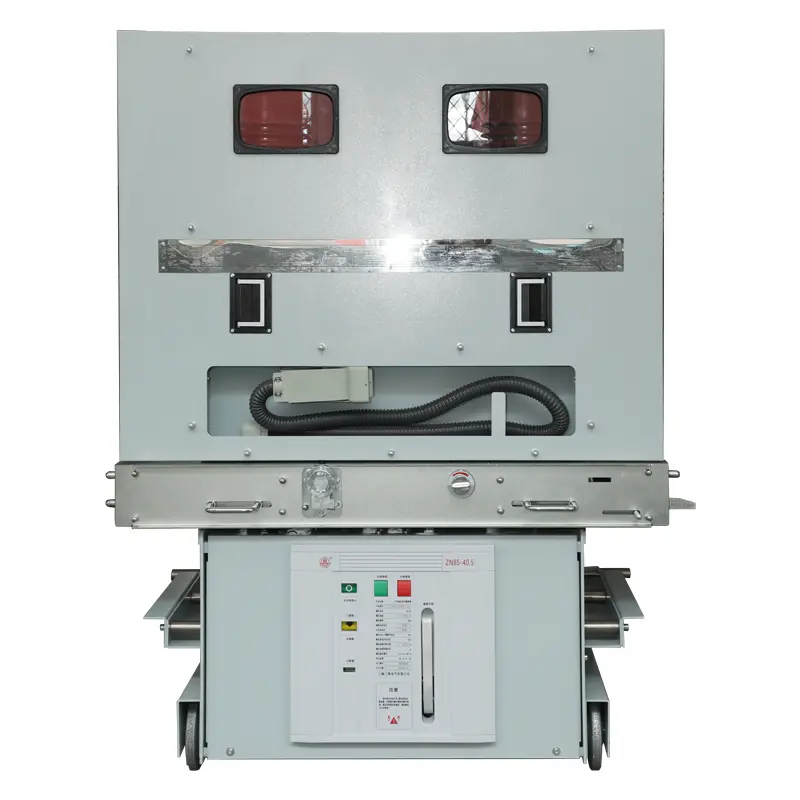

एचवी इंडोर वैक्यूम सर्किट ब्रेकर

सैनगाओ एचवी इंडोर वैक्यूम सर्किट ब्रेकर एक ठोस इन्सुलेशन संरचना को अपनाता है और पहली बार एक एकीकृत सील पोल में वैक्यूम आर्क बुझाने वाले कक्षों, मुख्य विद्युत सर्किट, इन्सुलेशन समर्थन और अन्य घटकों को व्यवस्थित रूप से संयोजित करने के लिए उन्नत एपॉक्सी सीलिंग तकनीक का उपयोग करता है। वैक्यूम सर्किट ब्रेकरों की पर्यावरणीय सहिष्णुता समस्या को मौलिक रूप से सफलतापूर्वक हल किया गया, जिससे उनका अनुप्रयोग अधिक व्यापक हो गया।

एकीकृत ठोस सीलबंद पोल स्वयं संवहन तकनीक को अपनाता है, जो ठोस इन्सुलेशन संरचनाओं के कारण होने वाली गर्मी अपव्यय की समस्या को चतुराई से हल करता है। वीबीआर (वीएस1) -12 श्रृंखला ठोस सीलबंद इनडोर हाई-वोल्टेज वैक्यूम सर्किट ब्रेकर एक सर्किट ब्रेकर है जो चीन में रखरखाव मुक्त की अवधारणा को साकार करता है।

इसके लंबे जीवन वाले एचवी इंडोर वैक्यूम सर्किट ब्रेकर आर्क बुझाने वाले कक्ष और एपॉक्सी कास्टिंग सीलिंग तकनीक का अनुप्रयोग सीलबंद पोल के रखरखाव मुक्त एकीकरण को सुनिश्चित करता है, और उच्च विश्वसनीयता वाले स्थायी चुंबक ऑपरेटिंग तंत्र का उपयोग किया जा सकता है जो ऑपरेटिंग तंत्र के रखरखाव मुक्त संचालन को सुनिश्चित करता है। इलेक्ट्रॉनिक नियंत्रण भाग पारंपरिक सहायक स्विच को छोड़ देता है और इसे फोटोइलेक्ट्रिक निकटता स्विच से बदल देता है, और इलेक्ट्रॉनिक नियंत्रण भाग के रखरखाव मुक्त संचालन को सुनिश्चित करने के लिए पूरी तरह से इलेक्ट्रॉनिक बिजली आपूर्ति और बुद्धिमान नियंत्रण इकाई को अपनाता है।

एचवी इंडोर वैक्यूम सर्किट ब्रेकर 12kV के रेटेड वोल्टेज के साथ तीन-चरण एसी 50 हर्ट्ज पावर सिस्टम के लिए एक इनडोर स्विचगियर है। यह औद्योगिक और खनन उद्यमों में पावर ग्रिड उपकरण और बिजली उपकरण के लिए सुरक्षा और नियंत्रण इकाई के रूप में कार्य करता है। उन स्थानों के लिए उपयुक्त जहां रेटेड वर्किंग करंट पर बार-बार संचालन की आवश्यकता होती है, या शॉर्ट-सर्किट करंट के कई डिस्कनेक्शन की आवश्यकता होती है।

सर्किट ब्रेकर ऑपरेटिंग तंत्र और सर्किट ब्रेकर बॉडी के एक एकीकृत डिजाइन को अपनाता है, जिसे एक निश्चित स्थापना इकाई के रूप में इस्तेमाल किया जा सकता है या हैंडकार्ट इकाई बनाने के लिए एक समर्पित प्रणोदन तंत्र से सुसज्जित किया जा सकता है।

एचवी इंडोर वैक्यूम सर्किट ब्रेकर 12KV के रेटेड वोल्टेज और 50Hz की आवृत्ति के साथ तीन-चरण एसी पावर सिस्टम के लिए उपयुक्त है। इसका व्यापक रूप से बिजली संयंत्रों, सबस्टेशनों, पेट्रोकेमिकल्स, धातु विज्ञान, विनिर्माण हवाई अड्डों और आवासीय क्षेत्रों में विद्युत सुविधाओं के लिए नियंत्रण और सुरक्षा उपकरण के रूप में उपयोग किया जा सकता है। यह उन स्थानों के लिए विशेष रूप से उपयुक्त है जहां बार-बार संचालन या एकाधिक शॉर्ट-सर्किट धाराएं रेटेड धारा के तहत डिस्कनेक्ट हो जाती हैं। इसे सहायक उपयोग के लिए इनडोर एयर इंसुलेटेड स्विचगियर (जैसे KYN28 और KYN96) में स्थापित किया जा सकता है। सर्किट ब्रेकर GB1984 "हाई वोल्टेज एसी सर्किट ब्रेकर", जेबी फैक्ट्री T3855 "हाई वोल्टेज एसी वैक्यूम सर्किट ब्रेकर", DL/T 403 "12KV~40.5kV हाई वोल्टेज वैक्यूम सर्किट ब्रेकर ऑर्डर करने के लिए तकनीकी शर्तें" मानकों की आवश्यकताओं का अनुपालन करता है, और IEC62271-100 जैसे मानकों की प्रासंगिक आवश्यकताओं को पूरा करता है।

उपयोग का माहौल:

पर्यावरणीय तापमान: +40C से अधिक नहीं, -15 ℃ से कम नहीं (-30% C पर भंडारण और परिवहन की अनुमति);

ऊंचाई: 2000 मीटर से अधिक नहीं;

सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं, दैनिक औसत संतृप्त वाष्प दबाव 2.2x10 एमपीए से अधिक नहीं, मासिक औसत 1.8x10 डिग्री एमपीए से अधिक नहीं:

भूकंपीय तीव्रता: स्तर 8 से अधिक नहीं;

आग, विस्फोट, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन से रहित स्थान।
