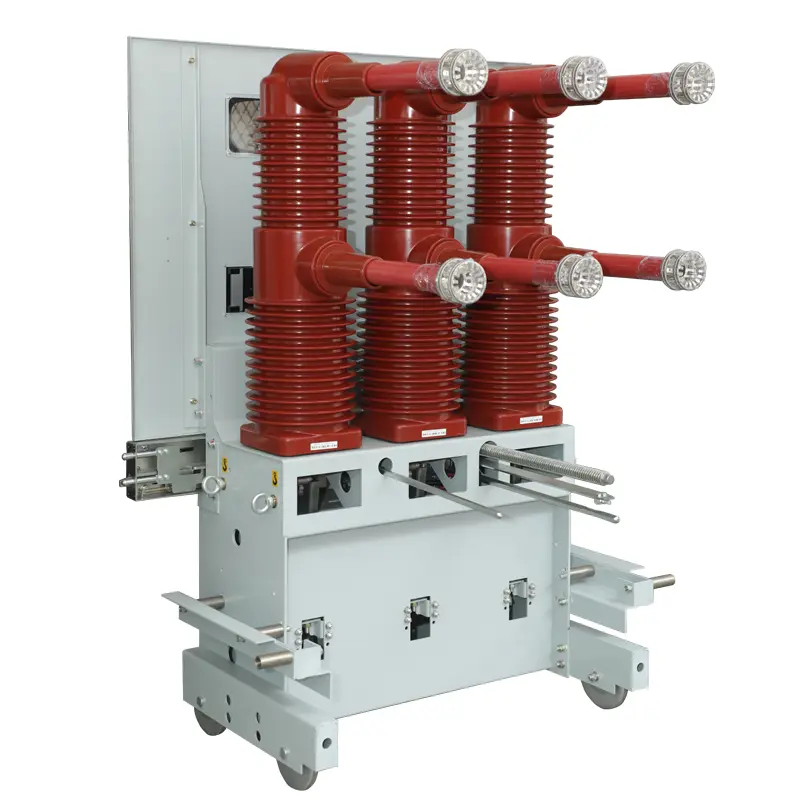

हैंडकार्ट प्रकार वैक्यूम सर्किट ब्रेकर

सैनगाओ हाई क्वालिटी हैंडकार्ट टाइप वैक्यूम सर्किट ब्रेकर तीन चरण एसी 50HZ, 40.5kV सिस्टम में उपयोग के लिए उपयुक्त है, और इसका उपयोग औद्योगिक और खनन उद्यमों, बिजली संयंत्रों और सबस्टेशनों में लोड करंट, ओवरलोड करंट और फॉल्ट करंट के लिए किया जा सकता है। यह लगातार ऑपरेशन परिदृश्यों के लिए भी उपयुक्त है। यह सर्किट ब्रेकर एक ऊपरी और निचले लेआउट संरचना को अपनाता है, जो सर्किट ब्रेकर की गहराई को प्रभावी ढंग से कम करता है।

विशेषता

हैंडकार्ट टाइप वैक्यूम सर्किट ब्रेकर का निर्माण चीन के राष्ट्रीय मानकों GB1984-2003 "AC हाई वोल्टेज सर्किट ब्रेकर", DL/T403-2000 "3.6-40.5kV इंडोर वैक्यूम सर्किट ब्रेकर के ऑर्डर के लिए तकनीकी शर्तें" और प्रासंगिक सकारात्मक EC मानकों का अनुपालन करता है, और इसमें विश्वसनीय इंटरलॉकिंग फ़ंक्शन है। सर्किट ब्रेकर का संचालन तंत्र एक स्प्रिंग ऊर्जा भंडारण प्रकार है, जिसे एसी या डीसी ऊर्जा भंडारण द्वारा संचालित किया जा सकता है या मैन्युअल रूप से संचालित किया जा सकता है।

सर्किट ब्रेकर को लंबे समय तक चलने वाले स्थायी चुंबक ऑपरेटिंग तंत्र से भी सुसज्जित किया जा सकता है, जिसका यांत्रिक जीवनकाल 20000 गुना तक होता है, और इसका उपयोग अत्यधिक लगातार परिचालन स्थितियों में किया जा सकता है।

सर्किट ब्रेकर को सामने और पीछे की विभाजित संरचना में डिज़ाइन किया गया है, जिसका उपयोग एक निश्चित इंस्टॉलेशन इकाई के रूप में या चेसिस के साथ मध्य घुड़सवार इकाई के रूप में किया जा सकता है।

एक समग्र इन्सुलेशन संरचना को अपनाते हुए, तीन चरण चाप बुझाने वाले कक्ष और संबंधित चार्ज बॉडी को तीन स्वतंत्र एपॉक्सी राल इन्सुलेशन बाड़ों द्वारा अलग किया जाता है। समग्र इन्सुलेशन संरचना को अपनाने के बाद, सर्किट ब्रेकर सामान्य परिचालन स्थितियों के तहत वायु दूरी और क्रीपेज दूरी की आवश्यकताओं को पूरा करता है, और सर्किट ब्रेकर की मात्रा को प्रभावी ढंग से कम करता है। मुख्य विद्युत सर्किट वैक्यूम आर्क बुझाने वाला कक्ष और गतिशील और स्थैतिक प्रवाहकीय कनेक्शन इन्सुलेशन संरचना के अंदर स्थापित किए जाते हैं, जिससे चरण से चरण की दूरी केवल 300 मिमी हो जाती है।

मुख्य सर्किट में सभी विद्युत कनेक्शन स्थिर हैं और उच्च विश्वसनीयता वाले हैं

उपयोग का माहौल:

ऊंचाई: 3000 मीटर से नीचे;

पर्यावरणीय तापमान: अधिकतम+40 ℃, न्यूनतम -15 ℃;

सापेक्ष आर्द्रता: दैनिक औसत 95% से अधिक नहीं, मासिक औसत 90% से अधिक नहीं

भूकंपीय तीव्रता: स्तर 8 से नीचे;

आग, विस्फोट, संक्षारक गैसों और गंभीर कंपन से रहित स्थान,
