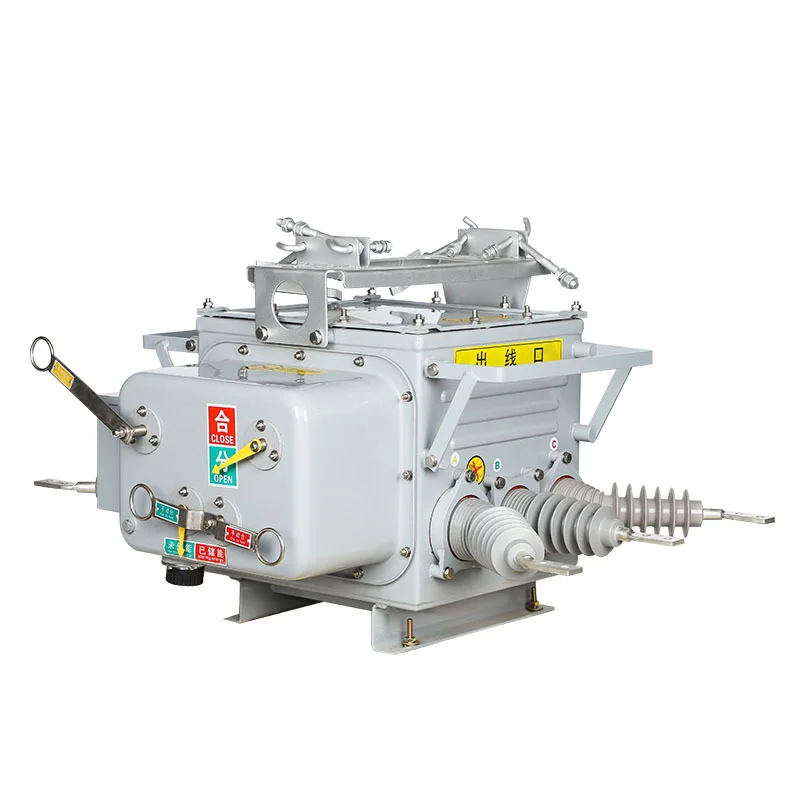

आउटडोर बाउंड्री वैक्यूम सर्किट ब्रेकर

सैनगाओ टिकाऊ आउटडोर सीमा वैक्यूम सर्किट ब्रेकर (इसके बाद "बाउंड्री सर्किट ब्रेकर" के रूप में संदर्भित) तीन-चरण एसी 50 हर्ट्ज और 33 केवी और उससे नीचे के रेटेड वोल्टेज के साथ आउटडोर हाई-वोल्टेज स्विचगियर के लिए उपयुक्त है। सर्किट ब्रेकर बॉडी वैक्यूम आर्क बुझाने वाले कक्ष, वर्तमान ट्रांसफार्मर, शून्य अनुक्रम वर्तमान ट्रांसफार्मर आदि से सुसज्जित है। सर्किट ब्रेकर में रिमोट प्रबंधन मोड, सुरक्षा नियंत्रण फ़ंक्शन और संचार फ़ंक्शन है। यह नियंत्रण और सुरक्षा के उद्देश्य से सबस्टेशनों, औद्योगिक और खनन उद्यमों और शहरी और ग्रामीण बिजली ग्रिडों का विश्वसनीय रूप से मूल्यांकन और पता लगा सकता है। ग्राउंड और सिटी लेवल मिलिअम्पियर लेवल जीरो सीक्वेंस करंट और फेज टू फेज फॉल्ट शॉर्ट-सर्किट करंट के लगातार संचालन के लिए विशेष रूप से उपयुक्त, सिंगल-फेज ग्राउंडिंग दोषों और चरण-दर-चरण शॉर्ट-सर्किट दोषों का स्वचालित उन्मूलन प्राप्त करना।

बाहरी सीमा वैक्यूम सर्किट ब्रेकर वैक्यूम मोड में आर्क को बाधित करता है और एसएफ 6 गैस इन्सुलेशन का उपयोग करता है। बॉक्स उत्कृष्ट समग्र सीलिंग प्रदर्शन के साथ उन्नत आयातित गैस सील, विस्फोट प्रूफ और इन्सुलेशन संरचना प्रौद्योगिकी को अपनाता है। आयात और निर्यात नाली के सीलिंग प्रदर्शन में भी सुधार हुआ है, और समग्र सीलिंग प्रदर्शन अच्छा है। अंदर भरी SF6 गैस लीक नहीं होनी चाहिए या बाहरी वातावरण से प्रभावित नहीं होनी चाहिए। स्प्रिंग ऑपरेटिंग तंत्र को छोटा किया गया है और इसके प्रदर्शन को अनुकूलित किया गया है। कम प्रतिरोध और कम तापमान वृद्धि के साथ मुख्य श्रृंखला ट्रांसमिशन और मल्टी-स्टेज ट्रिप सिस्टम को अपनाना। इसकी विश्वसनीयता और स्थिरता पारंपरिक स्प्रिंग तंत्र से बेहतर है।

यह उत्पाद ओवरहेड वितरण लाइनों की जिम्मेदारी सीमा पर स्थापित किया गया है। उपयोगकर्ता की आने वाली लाइन का अगला सिरा स्वचालित रूप से उपयोगकर्ता के सिस्टम के भीतर एकल-चरण ग्राउंडिंग दोषों और चरण दर चरण शॉर्ट सर्किट दोषों को समाप्त कर देगा, उपयोगकर्ता की दुनिया में दोषों को मुख्य ट्रांसमिशन लाइन में फैलने से बचाएगा, गैर-दोषपूर्ण उपयोगकर्ताओं की विद्युत सुरक्षा सुनिश्चित करेगा, और विद्युत विश्वसनीयता में सुधार करेगा। यदि खराबी स्थायी है और सबस्टेशन रीक्लोजिंग विफल हो जाती है, तो मध्यम वोल्टेज उपयोगकर्ता की साइट पर दुर्घटना के परिणामस्वरूप पूरी वितरण मुख्य लाइन कट जाएगी। पावर ग्रिड में यह आम ट्रांसमिशन दुर्घटना समाज को महत्वपूर्ण नुकसान पहुंचाएगी।

पर्यावरण की स्थिति

(1) पर्यावरणीय वायु तापमान: -40 ℃~+40 ℃; दैनिक तापमान परिवर्तन 25 ℃ से अधिक नहीं होता है; SF6 गैस के गुणों के अनुसार, जब परिवेश का तापमान -40 ℃ है और टैंक के अंदर दबाव 0.05Mpa है, तो उत्पाद के सामान्य संचालन को सुनिश्चित करने के लिए SF6 अभी भी गैसीय अवस्था में है। जब परिवेश का तापमान -40 ℃ है और गेज दबाव 0.05 एमपीए है, तो एसएफ6 का द्रवीकरण बिंदु -55 ℃ है; जब गेज दबाव शून्य होता है, तो SF6 द्रवीकरण बिंदु -60 ℃ से अधिक नहीं होगा।

(2) हवा की गति 35 मीटर/सेकेंड से अधिक नहीं होनी चाहिए;

(3) ज्वलनशीलता, विस्फोट के खतरे, मजबूत रासायनिक संक्षारण (जैसे विभिन्न एसिड, क्षार, या धुआं) और मजबूत कंपन के बिना एक जगह।

(4) ऊंचाई: ≤ 1000 मीटर;

(5) कवरेज मोटाई: 10 मिमी;

(6) वायु प्रदूषण स्तर: स्तर 4;

(7) भूकंपीय तीव्रता: ≤ 7 डिग्री;

(8) पावर ग्रिड में तटस्थ बिंदु ग्राउंडिंग विधि: तटस्थ बिंदु को ग्राउंड नहीं किया जाता है, इसे एक आर्क दमन कॉइल के माध्यम से ग्राउंड किया जाता है, और शून्य बिंदु को कम प्रतिरोध के माध्यम से ग्राउंड किया जाता है।
