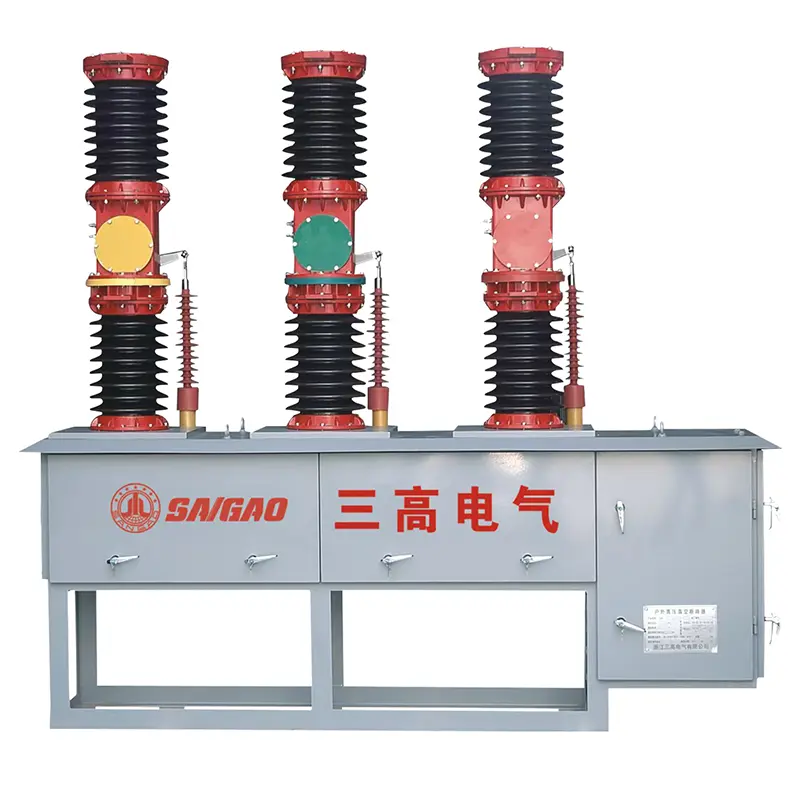

40.5KV स्विच रिक्लोजर

सैनगाओ हाई क्वालिटी 40.5KV स्विच रिक्लोजर एक तीन चरण वाला AC 50Hz/60Hz आउटडोर हाई वोल्टेज स्विचगियर है। मुख्य रूप से ग्रामीण और शहरी पावर ग्रिडों में 10-35kV की बाहरी वितरण प्रणालियों के लिए उपयोग किया जाता है। लोड करंट, ओवरलोड करंट और शॉर्ट सर्किट करंट के साथ मिलकर इसका उपयोग अन्य समान स्थानों में भी किया जा सकता है।

संरचनात्मक विशेषताएं

40.5KV स्विच रिक्लोजर एक तीन चरण कॉलम संरचना को अपनाता है, जिसमें स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन, दहन और विस्फोट का कोई जोखिम नहीं, रखरखाव मुक्त, छोटे आकार, हल्के वजन और लंबी सेवा जीवन की विशेषताएं हैं।

तीन चरण स्तंभ और वर्तमान ट्रांसफार्मर बाहरी एपॉक्सी राल ठोस इन्सुलेशन से बने होते हैं और सिलिकॉन जेल से लपेटे जाते हैं; वे उच्च तापमान, निम्न तापमान, पराबैंगनी विकिरण और उम्र बढ़ने के प्रतिरोधी हैं।

विशेषताएँ:

1. 40.5KV स्विच रिक्लोजर को मोटर के माध्यम से संग्रहीत, बनाया और तोड़ा जा सकता है, और एक हैंडल के माध्यम से संचालित किया जा सकता है।

2. ब्रेकिंग शॉर्ट-सर्किट करंट 25kA तक पहुंच सकता है।

3. माइक्रो मोटर स्प्रिंग मैकेनिज्म (लगभग 30W)।

4. इंस्टालेशन विधि: दो इंस्टालेशन विधियों का उपयोग किया जाता है।

5. सीलिंग प्रदर्शन: विश्वसनीय सीलिंग तकनीक अपनाई गई है।

6. इनकमिंग और आउटगोइंग लाइन विधियां: पर्याप्त इन्सुलेशन दूरी सुनिश्चित करने के लिए सिरेमिक स्लीव्स का उपयोग किया जाता है।

7. सुरक्षित संचालन: विस्फोट रोधी उपकरणों से सुसज्जित।

काम का माहौल

पर्यावरण का तापमान: -40 ℃ से 85 ℃

दैनिक तापमान अंतर: 25 ℃

ऊंचाई: ≤ 2000 मी

हवा की गति 35 मीटर/सेकेंड से अधिक न हो

गैर मजबूत संक्षारक गैस, मध्यम वातावरण (जैसे एसिड, क्षार, घुटन, आदि) के लिए उपयुक्त।

प्रदूषण स्तर: IV

चार्जिंग तापमान: -40 ℃ से 85 ℃

चेतावनी देना

अंतिम उपयोगकर्ताओं को यह सुनिश्चित करना होगा कि रिले के मुख्य संपर्कों को बिजली की आपूर्ति नहीं है

प्रत्येक C-O ऑपरेशन के बीच का अंतराल 1 सेकंड से कम है

यदि बार-बार स्विच कर रहे हैं, तो कृपया अनुसरण करें: रेटेड कार्य चक्र O-0.3s-C O-3s-C O (न्यूनतम 3s, अधिकतम 180s)
