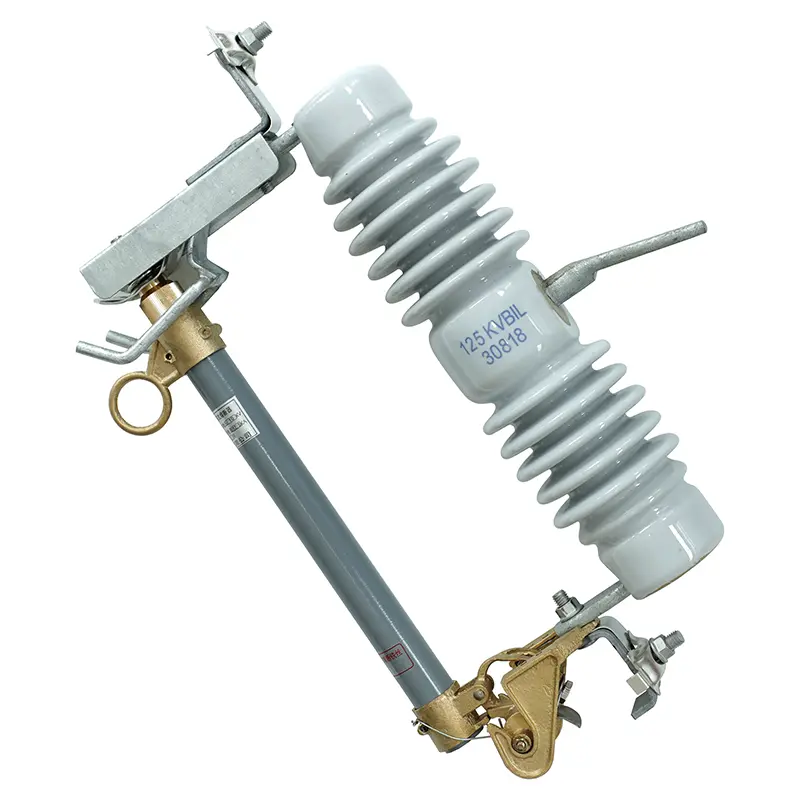

इलेक्ट्रिक सर्ज प्रोटेक्टर ब्रेकर फ्यूज कटआउट

चीन में निर्मित सैनगाओ इलेक्ट्रिक सर्ज प्रोटेक्टर ब्रेकर फ्यूज कटआउट मध्यम-वोल्टेज लाइनों के लिए एक अत्यधिक किफायती, शुद्ध भौतिक सुरक्षा विधि का प्रतिनिधित्व करता है। बेहतर थर्मल आर्क-शमन क्षमताओं के साथ मैकेनिकल सर्किट डिस्कनेक्शन को जोड़कर, यह डिवाइस 11KV से 38KV तक ओवरहेड लाइनों के लिए प्राथमिक फ़ायरवॉल के रूप में कार्य करता है। यह वोल्टेज रेगुलेटर और स्मार्ट रिक्लोजर जैसी महंगी डाउनस्ट्रीम डिजिटल संपत्तियों की सुरक्षा के लिए चरम शॉर्ट-सर्किट धाराओं को प्रभावी ढंग से सीमित करता है, जिससे यह बिजली वितरण परियोजनाओं की मांग के लिए एक आवश्यक थोक विकल्प बन जाता है।

इंजीनियरिंग बाधाओं का समाधान: थर्मल थकान पर काबू पाना

मानक ओवरकरंट कटआउट में एक प्रमुख विफलता मोड शीर्ष संपर्क असेंबली पर थर्मल थकान है, जो कमजोर संपर्क दबाव, आर्किंग और स्थानीयकृत पिघलने की ओर जाता है। सैनगाओ हेवी-ड्यूटी स्टेनलेस स्टील लीफ स्प्रिंग्स द्वारा समर्थित मोटे, सिल्वर-प्लेटेड तांबे मिश्र धातु संपर्क ब्लॉकों का उपयोग करके इसे हल करता है। यह सेटअप दशकों के तापमान परिवर्तन के दौरान निरंतर यांत्रिक दबाव बनाए रखता है।

इसके अलावा, जबकि प्रतिस्पर्धी मॉडल अक्सर भंगुर, निम्न-श्रेणी के रेजिन का उपयोग करते हैं जो अत्यधिक सौर ताप के तहत विकृत हो जाते हैं, सैनगाओ विशेष आउटडोर-ग्रेड विद्युत सिरेमिक और यूवी-स्थिर मिश्रित सामग्री का उपयोग करता है। यह सुनिश्चित करता है कि इकाई +40°C से अधिक भीषण गर्मियों और जमा देने वाली -40°C सर्दियों के दौरान संरचनात्मक अखंडता बनाए रखती है।

तकनीकी डेटा और पर्यावरण नियम

इन सटीक मापदंडों के भीतर तैनात किए जाने पर इलेक्ट्रिक सर्ज प्रोटेक्टर ब्रेकर फ्यूज कटआउट की परिचालन स्थिरता की गारंटी दी जाती है:

• सिस्टम परिचालन वोल्टेज:11KV से 38KV ओवरहेड वितरण नेटवर्क।

• परिवेश कार्य तापमान:-40°C से +40°C.

• ऊंचाई बाधा:समायोजन के बिना अधिकतम 1000 मीटर (उच्च ऊंचाई के लिए कस्टम इंजीनियरिंग उपलब्ध)।

• रेटेड एसी फ्रीक्वेंसी:100Hz तक अधिकतम ग्रिड संचालन।

• ब्रेकिंग व्यवधान रेटिंग:व्यवधान क्षमता दसियों हज़ार एम्पीयर तक।

• संरचनात्मक भार सीमा:निर्दिष्ट रेटेड यांत्रिक भार से अधिक नहीं होना चाहिए।

लक्ष्य अनुप्रयोग और परियोजनाएँ

यह बहुमुखी इलेक्ट्रिक सर्ज प्रोटेक्टर ब्रेकर फ़्यूज़ कटआउट व्यापक रूप से एकीकृत है:

• सीवेज उपचार सुविधाएं:क्षेत्रीय ग्रिड अस्थिरता के कारण होने वाली लाइन दोषों से उच्च-शक्ति औद्योगिक पंप मोटरों की सुरक्षा करता है।

• धातुकर्म और खनन संचालन:प्रगलन भट्टियों की आपूर्ति करने वाली ओवरहेड फीडर लाइनों की सुरक्षा के लिए भारी धूल और कंपन वातावरण में तैनात किया गया।

• आवासीय विद्युत इंजीनियरिंग:उच्च-घनत्व आवासीय परिसरों को खिलाने वाले ओवरहेड वितरण नल पर विश्वसनीय, कम-रखरखाव सर्किट अलगाव प्रदान करता है।

विस्तृत इंस्टालेशन गाइड

प्रत्येक शिपमेंट एक व्यापक, चरण-दर-चरण ग्राफ़िक इंस्टॉलेशन मैनुअल के साथ आता है। यूनिट में सार्वभौमिक एनईएमए माउंटिंग ब्रैकेट हैं जो मानक लकड़ी या कंक्रीट क्रॉसआर्म्स पर आसानी से माउंट होते हैं। इंस्टॉलेशन के लिए न्यूनतम विशेष टूलींग की आवश्यकता होती है और इसे सामान्य बाहरी परिस्थितियों में लगभग 30 मिनट में एक मानक उपयोगिता लाइन क्रू द्वारा पूरा किया जा सकता है।

सर्ज प्रोटेक्शन एवं इलेक्ट्रिकल FAQ

क्या इस इलेक्ट्रिक सर्ज प्रोटेक्टर ब्रेकर फ़्यूज़ कटआउट को क्रॉसआर्म पर क्षैतिज रूप से स्थापित किया जा सकता है?

नहीं, इसे एक विशिष्ट कोण (आमतौर पर ऊर्ध्वाधर से 15 से 20 डिग्री) पर स्थापित किया जाना चाहिए। यह झुकाव यह सुनिश्चित करने के लिए आवश्यक है कि आंतरिक तत्व पिघलने के तुरंत बाद गुरुत्वाकर्षण फ़्यूज़ धारक को नीचे की ओर खुली स्थिति में खींच ले।

यह यांत्रिक कटआउट डिजिटल डाउनस्ट्रीम इलेक्ट्रॉनिक्स को वृद्धि संबंधी विसंगतियों से कैसे बचाता है?

एक बड़े शॉर्ट सर्किट के दौरान मिलीसेकंड के भीतर पिघलकर, फ़्यूज़ स्ट्रिप अधिकतम लेट-थ्रू करंट (I²t) को सीमित कर देती है। यह बड़े पैमाने पर तापीय ऊर्जा वृद्धि को लाइन के नीचे इलेक्ट्रॉनिक घटकों तक पहुंचने और उन्हें नष्ट करने से रोकता है।

इस कटआउट स्विच को किस प्रकार के आवधिक रखरखाव की आवश्यकता है?

चूँकि यह उच्च क्रिया निश्चितता वाला एक भौतिक यांत्रिक उपकरण है, इसलिए इसे बहुत कम रखरखाव की आवश्यकता होती है। लाइन क्रू को मानक वार्षिक सिस्टम चेकअप के दौरान संपर्क सतहों का निरीक्षण करना चाहिए और इंसुलेटर बॉडी को पोंछना चाहिए।
