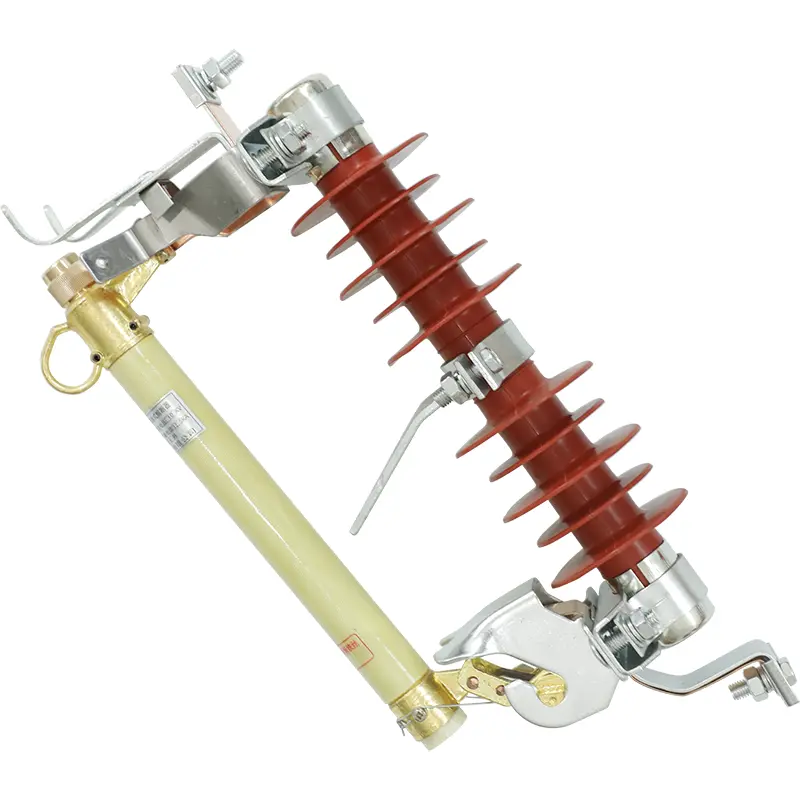

आर्क डिस्टिंगुइशर के साथ पोल माउंटेड हाई वोल्टेज कम्पोजिट एक्सपल्शन ड्रॉपआउट फ्यूज कटआउट

सांगोआर्क डिस्टिंगुइशर के साथ पोल माउंटेड हाई वोल्टेज कम्पोजिट एक्सपल्शन ड्रॉपआउट फ्यूज कटआउटमेड इन चाइना ओवरहेड बिजली वितरण नेटवर्क के लिए एक महत्वपूर्ण डिजाइन विकास का प्रतिनिधित्व करता है। पारंपरिक भारी चीनी मिट्टी के बरतन के बजाय एक उच्च आणविक मिश्रित बाहरी जैकेट का उपयोग करके, यह हल्का लेकिन संरचनात्मक रूप से कठोर कटआउट संरचनात्मक क्रैकिंग, यांत्रिक प्रभाव क्षति और ट्रैकिंग विफलताओं के प्रति पूर्ण प्रतिरक्षा प्रदान करता है। बिल्ट-इन आर्क डिस्ट्रेक्टर में एक विशेष हड्डी-फाइबर इंटीरियर लाइनर होता है जो फ्यूज तत्व द्रवीकरण के मिलीसेकंड के भीतर सक्रिय रूप से उच्च तापमान वाले विद्युत आर्क को दबा देता है, जिससे आसन्न क्रॉसआर्म्स या चरण लाइनों को संपार्श्विक क्षति के जोखिम के बिना स्वच्छ समाशोधन सुनिश्चित होता है। थोक खरीदार लाइन रखरखाव ओवरहेड को कम करने और लंबे समय तक बने रहने वाले हाई-वोल्टेज विद्युत आर्क के कारण होने वाली घटक त्रुटियों को खत्म करने के लिए इस उन्नत समग्र प्रणाली को चुनते हैं।

दोहरी कार्रवाई निष्कासन और चाप अपव्यय

मानक कटआउट स्विच मध्यम-वोल्टेज दोषों को दूर करने के लिए पूरी तरह से गुरुत्वाकर्षण और वायु अंतराल पर निर्भर करते हैं, जिसके परिणामस्वरूप उच्च प्रेरक भार के तहत निरंतर आर्किंग हो सकती है। आर्क डिस्टिंगुइशर के साथ इस विशेष पोल माउंटेड हाई वोल्टेज कम्पोजिट एक्सपल्शन ड्रॉपआउट फ्यूज कटआउट में एक इंजीनियर्ड आर्क डिस्ट्रेक्टर शामिल है जो इस भौतिक सीमा को समाप्त करता है। फ़्यूज़ धारक ट्यूब में एक दोहरी दीवार वाले कक्ष के अंदर धातु फ़्यूज़ तत्व होता है: एक हड्डी-फ़ाइबर आंतरिक लाइनर जो मौसम-प्रूफ एपॉक्सी फाइबरग्लास खोल से घिरा होता है।

जब ओवरलोड या शॉर्ट सर्किट से फॉल्ट करंट ट्रिगर होता है, तो फ़्यूज़ तत्व तेजी से पिघल जाता है। तीव्र तापीय ऊर्जा हड्डी-फाइबर लाइनर की आंतरिक सतह को तुरंत वाष्पीकृत कर देती है, जिससे डी-आयोनाइजिंग गैस का उच्च दबाव वाला विस्फोट निकलता है। यह गैस विस्फोट ट्यूब के नीचे से आयनित हवा को बलपूर्वक बाहर निकालता है, जिससे विद्युत चाप मिलीसेकंड में बुझ जाता है। इसके साथ ही, ऑपरेटिंग तंत्र शीर्ष कुंडी को छोड़ देता है, जिससे पूरी फ्यूज इकाई नीचे की ओर पलट जाती है और अपनी सामान्य कार्यशील स्थिति से गिर जाती है, जिससे उपयोगिता कर्मचारियों के लिए एक स्पष्ट दृश्य एयर ब्रेक स्थापित हो जाता है।

तकनीकी प्रदर्शन विशिष्टताएँ

ओवरहेड मीडियम-वोल्टेज उपयोगिता लेआउट में सटीक संरचनात्मक अनुकूलता सुनिश्चित करने के लिए, यह पोल माउंटेड हाई वोल्टेज कम्पोजिट एक्सपल्शन ड्रॉपआउट फ्यूज कटआउट आर्क डिस्टिंगुइशर के साथ इन फैक्ट्री-सत्यापित पर्यावरण और विद्युत सीमाओं के भीतर सख्ती से संचालित होता है:

• परिवेश तापमान परिचालन लिफाफा:-30°C से +40°C लगातार बाहरी एक्सपोज़र।

• अल्टीमेट्रिक रेटिंग सीमा:1000 मीटर की ऊंचाई तक (1000 मीटर से अधिक की दूरी के लिए कस्टम यांत्रिक समायोजन की आवश्यकता होती है)।

• एसी बिजली आपूर्ति आवृत्ति रेंज:48Hz से कम नहीं और 52Hz से अधिक नेटवर्क नहीं।

• भूकंपीय तीव्रता सहनशीलता रेटिंग:अधिकतम संरचनात्मक भूकंपीय तीव्रता 7 डिग्री से अधिक नहीं होगी।

• अधिकतम अनुमेय पवन वेग:प्रति सेकंड 35 मीटर से अधिक नहीं होनी चाहिए।

• प्राथमिक अनुप्रयोग वातावरण:ओवरहेड वितरण प्रणाली, उपयोगिता पोल और लाइन-शाखा अलगाव नल।

यह विशेष कटआउट कहाँ तैनात किया गया है?

मजबूत समग्र निर्माण और तीव्र चाप-बुझाने की क्षमता इस सुरक्षा उपकरण को औद्योगिक वातावरण की मांग के लिए आदर्श बनाती है:

• हवा से बहने वाले ओवरहेड फीडर:खुले उपयोगिता खंभों पर स्थापित किया गया है जहां हवा की गति 35 मीटर प्रति सेकंड तक पहुंच जाती है, यह सुनिश्चित करते हुए कि यांत्रिक कुंडी तब तक बंद रहती है जब तक कोई खराबी न हो जाए।

• सबस्टेशन राइजर पोल:महत्वपूर्ण जंक्शन पर स्थित है जहां ओवरहेड वितरण तार भूमिगत केबलों में परिवर्तित हो जाते हैं, जिससे संवेदनशील उप-सतह इन्सुलेशन को नुकसान पहुंचाने वाले ओवरकरंट दोषों को रोका जा सकता है।

• भूकंपीय रूप से सक्रिय वितरण लूप:चकनाचूर-रोधी मिश्रित पॉलिमर बॉडी 7-डिग्री भूकंपीय तीव्रता रेटिंग तक यांत्रिक कंपन और संरचनात्मक गतिविधियों को आसानी से अवशोषित कर लेती है।

वैश्विक शिपिंग मानक

विदेशी पारगमन उच्च आर्द्रता, नमक हवा और शारीरिक हैंडलिंग तनाव के खिलाफ भारी सुरक्षा की मांग करता है। सांगाओ भारी शॉक-अवशोषित सामग्री के साथ पंक्तिबद्ध निर्यात-अनुपालक लकड़ी के बक्से में आर्क डिस्टिंगुइशर के साथ पोल माउंटेड हाई वोल्टेज कम्पोजिट निष्कासन ड्रॉपआउट फ्यूज कटआउट के थोक ऑर्डर पैकेज करता है। नमी को आंतरिक चाप-बुझाने वाले लाइनरों को ख़राब होने से रोकने के लिए प्रत्येक टोकरे को भली भांति बंद करके सील किया जाता है, जिससे यह सुनिश्चित होता है कि प्रत्येक इकाई पूरी तरह से स्थापित करने के लिए तैयार स्थिति में आपके प्रोजेक्ट साइट पर आती है।

अक्सर पूछे जाने वाले प्रश्न

उच्च-वर्तमान शॉर्ट सर्किट की तुलना में कम-वर्तमान अधिभार दोषों के दौरान आर्क विभेदक कैसे कार्य करता है?

उच्च-वर्तमान शॉर्ट सर्किट के दौरान, विशाल तापीय ऊर्जा एक तीव्र, उच्च दबाव वाला गैस विस्फोट पैदा करती है जो निष्कासन के माध्यम से चाप को तुरंत साफ़ कर देती है। कम-वर्तमान अधिभार के लिए, आंतरिक हड्डी-फाइबर लाइनर चाप स्थान को ठंडा और डी-आयनीकृत करने के लिए स्थानीयकृत गैस उत्पादन पर निर्भर करता है, जिससे सुरक्षित रुकावट सुनिश्चित होती है, भले ही वर्तमान प्रवाह पिघलने की सीमा से मुश्किल से ऊपर हो।

उच्च-कंपन उपयोगिता वातावरण में चीनी मिट्टी के बरतन की तुलना में मिश्रित बहुलक आवास को प्राथमिकता क्यों दी जाती है?

विट्रिफाइड पोर्सिलेन भंगुर होता है और निरंतर शारीरिक तनाव या भूकंपीय घटनाओं के तहत सूक्ष्म-विखंडन का खतरा होता है। हमारे मिश्रित पॉलिमर आवास में उच्च लोच और संरचनात्मक लचीलापन है, जो इसे संरचनात्मक विफलता के बिना 7 डिग्री तक शारीरिक प्रभावों, मानव हैंडलिंग क्षति और भूकंपीय ताकतों का सामना करने की अनुमति देता है।

क्या इस पोल माउंटेड हाई वोल्टेज कम्पोजिट एक्सपल्शन ड्रॉपआउट फ्यूज कटआउट विद आर्क डिस्टिंग्विशर को मैनुअल लाइन क्रू ऑपरेशन के लिए विशेष उपकरणों की आवश्यकता है?

नहीं, ऊपरी ऑपरेटिंग तंत्र में मानक खींचने वाले हुक होते हैं जो पारंपरिक उपयोगिता हॉट-स्टिक्स के साथ पूरी तरह से संगत होते हैं, जो लाइन श्रमिकों को नियमित उपकरण रखरखाव या लाइन अलगाव के लिए खुले फ्यूज यूनिट को मैन्युअल रूप से खींचने की अनुमति देते हैं।
