फ्यूज को काटें

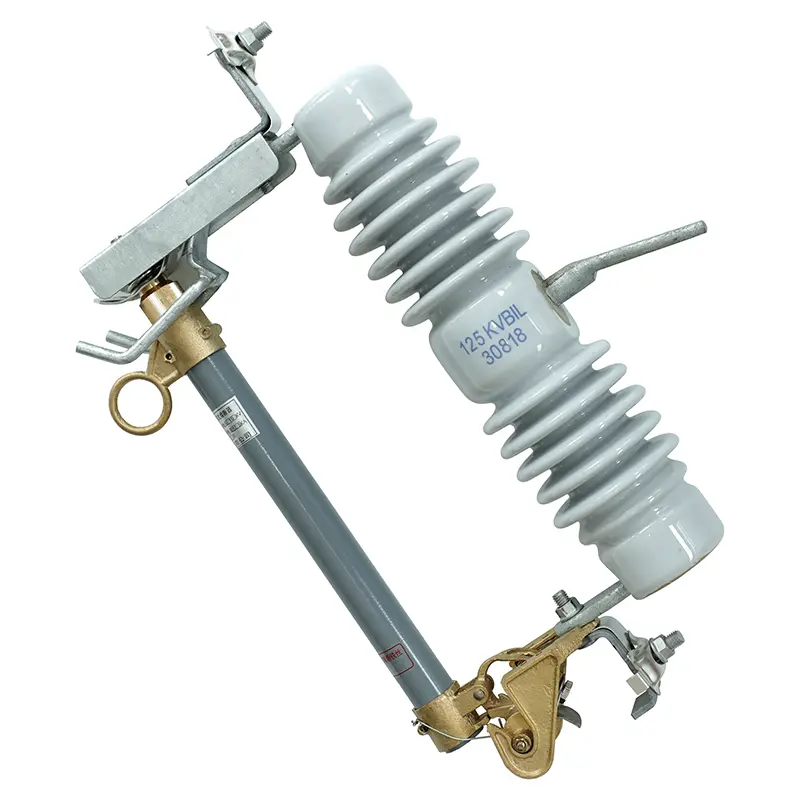

सांगाओ टिकाऊ कट आउट फ़्यूज़ हमारे बिजली वितरण प्रणाली का एक महत्वपूर्ण घटक है, जो संवेदनशील और महंगे उपकरणों की रक्षा करने और बिजली के आउटेज के दौरान उन्हें सुरक्षित रखने में मदद करता है। कट आउट फ्यूज और ओपन के बारे में एकीकृत हैं। यह डिवाइस आपातकालीन स्थितियों में पावर लाइन से ट्रांसफार्मर को डिस्कनेक्ट कर सकता है। इसमें दो टर्मिनल क्लैंप के बीच एक इन्सुलेटर द्वारा समर्थित एक फ्यूज़िबल मेटल स्ट्रिप शामिल है। फॉल्ट प्रोटेक्शन डिवाइस के रूप में, इसका कार्य सिद्धांत सरल और स्थापित करना आसान है।

उपयोग की स्थिति:

1। परिवेश का तापमान -40 ℃ से+40 ℃ की सीमा के भीतर है;

2। ऊंचाई 1000 मीटर से अधिक नहीं होगी; (समायोजन 1000 मीटर से अधिक की दूरी के लिए आवश्यक हैं)।

3। एसी बिजली की आपूर्ति की आवृत्ति 100 हर्ट्ज से अधिक नहीं होगी;

4। यांत्रिक भार रेटेड मान से अधिक नहीं होगा।

विशेषता:

-समॉल आकार, हल्के वजन, परिवहन और स्थापित करने में आसान; -सुपरियर प्रदर्शन, उच्च यांत्रिक शक्ति, और बिजली लाइनों की बेहतर विश्वसनीयता; -सेलेंट हाइड्रोफोबिसिटी और दाग प्रतिरोध; उम्र बढ़ने और रिसाव के निशान के लिए टर्म टर्म प्रतिरोध।

फ्यूज धारक, बहुलक फ्यूज

बड़े लिफ्टिंग रिंग बोल्ट कनेक्टर

फ्यूज कनेक्शन वर्तमान रेंज: 1 ए से 100 ए

रेंगना और रिसाव दूरी: 12.6 इंच (319 मिलीमीटर)

कट आउट फ्यूज सार्वजनिक बिजली ब्यूरो (PUDs) के बिजली वितरण प्रणाली की रक्षा करने में मदद करता है, जो कि दोष सुरक्षा उपकरण को बदलने के लिए एक सरल और आसान प्रदान करता है जो अधिक महंगे उपकरण को ओवरक्रेक्ट के कारण क्षतिग्रस्त होने से रोकता है।

जब पेड़ की शाखाओं जैसे वस्तुएं वितरण लाइनों के संपर्क में आती हैं और अन्य लाइनों या जमीन के संपर्क में आने से दोष का कारण बनती हैं, तो ओवरक्रेक्ट होता है। एक अति -घटना में, फ्यूज धीरे -धीरे कमजोर हो जाएगा जब तक कि यह पिघल नहीं जाता है, जिससे वर्तमान को काट दिया जाता है। परिणाम एक आंशिक बिजली आउटेज (उम्मीद है) है, और फिर आस -पास के संवेदनशील (और महंगे) उपकरण क्षतिग्रस्त हो जाएंगे, या अपस्ट्रीम सुरक्षा उपकरणों के सक्रिय होने से पहले और समस्या एक सामुदायिक शक्ति आउटेज में विकसित होती है।

कट आउट फ़्यूज़ आमतौर पर उपयोगिता पोल पर स्थापित किए जाते हैं, और उनकी रेटेड शक्ति सार्वजनिक क्षेत्र (PUD) सेवा क्षेत्र के भीतर विभिन्न वोल्टेज और वर्तमान स्तरों का सामना कर सकती है।

कट आउट फ्यूज में एक इन्सुलेटर और ऊपर और नीचे टर्मिनल होते हैं। शीर्ष टर्मिनल इनपुट "हॉट" मुख्य वितरण लाइन से जुड़ा हुआ है, और नीचे टर्मिनल ट्रांसफार्मर से जुड़ा हुआ है। एक फ्यूज का मुख्य शरीर आमतौर पर सिरेमिक या बहुलक सामग्री से बना होता है, जो इलेक्ट्रिक आर्क को रोकने में मदद करता है। यह एक विशिष्ट आकार के एक धातु तार से सुसज्जित है, जिसे "फ्यूज लिंक" कहा जाता है। जब ओवरक्रेट होता है, तो फ्यूज पिघल जाएगा, जो फ्यूज का एक बदली वाला हिस्सा है। फ्यूज बॉडी के ऊपर और नीचे धातु कवर प्लेटों से ढंका जाता है।

जब एक दोषपूर्ण शाखा विफल हो जाती है, तो वर्तमान फ्यूज "गेट" को खोलने का कारण होगा। ज्यादातर मामलों में, परिणाम भयानक होते हैं ... फ्यूज बस नीचे की ओर घूमता है और आधा खुला रहता है, तुरंत लाइन श्रमिकों को एक गलती संकेत भेजता है।

कभी -कभी, फ्यूज पिघल जाएगा, चमकदार चमक का उत्सर्जन करेगा और गनशॉट या कार बैकफायर के समान लगता है। कुछ सर्किट ब्रेकर संभावित स्पार्क्स या आर्क्स को दबाने में मदद करने के लिए आर्क शील्ड से सुसज्जित हैं। कुछ फ़्यूज़ टर्मिनलों से अलग नहीं होते हैं, जिससे कवर जगह में पिघल जाता है। प्रत्येक मामले में, PUD सिस्टम एक पावर आउटेज का पता लगाएगा और लाइन स्टाफ तुरंत दृश्य में भाग जाएगा।

क्षतिग्रस्त फ्यूज को खोजने के बाद, सर्किट कार्यकर्ता क्षतिग्रस्त फ्यूज तक पहुंचने और हटाने के लिए "लाइव स्टिक" नामक उपकरण का उपयोग करेगा। अधिकांश फ़्यूज़ को आंतरिक धातु घटकों को बदलकर पुन: उपयोग किया जा सकता है। विद्युतीकृत रॉड का रेटेड वोल्टेज अधिक है, और एक नया फ्यूज तय किया जा सकता है और सर्किट ब्रेकर में रखा जा सकता है। एक बार जब सर्किट को साफ किया जाता है और सुरक्षित माना जाता है, तो सर्किट कार्यकर्ता इसे बंद करने के लिए फ्यूज को ऊपरी टर्मिनल तक जल्दी से घुमा सकता है। ऊपरी टर्मिनल एक वसंत से सुसज्जित है, जो जगह में फ्यूज को सुरक्षित करने में मदद करता है।
