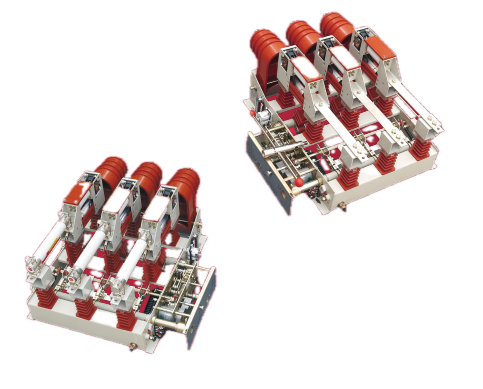

वैक्यूम लोड ब्रेक स्विच और फ्यूज संयोजन उपकरण

वैक्यूम लोड ब्रेक स्विच और फ्यूज कॉम्बिनेशन उपकरण एक वैक्यूम इंटरप्रेटर को फ्यूज-ट्रिप समन्वय प्रणाली के साथ एकीकृत करता है। सामान्य लोड स्थितियों के तहत, स्विच स्वतंत्र रूप से काम करता है। जब फॉल्ट करंट फ्यूज रेटिंग से अधिक हो जाता है, तो फ्यूज स्ट्राइकर पिन यांत्रिक रूप से स्विच ट्रिप तंत्र को ट्रिगर करता है, मुख्य संपर्क खोलता है और सर्किट को साफ़ करता है। सीधे-अभिनय पृथक दूरी और अवरोधक खुली दूरी एक ही झटके में हासिल की जाती है। एक ग्राउंडिंग शटर, जो अर्थिंग स्विच के साथ इंटरलॉक किया गया है, रखरखाव के लिए एक दृश्यमान अर्थ कनेक्शन प्रदान करता है। 12 केवी और 630 ए पर 20 केए कम समय के करंट को झेलने के साथ, यह उपकरण शहरी और ग्रामीण दोनों वितरण नेटवर्क में विश्वसनीय सेवा के लिए बनाया गया है।

काम के सिद्धांत

वैक्यूम इंटरप्रेटर के अंदर, संपर्कों को उच्च-वैक्यूम वातावरण (आमतौर पर 10⁻⁴ Pa से नीचे) में सील कर दिया जाता है। जब संपर्क लोड के तहत अलग हो जाते हैं, तो वाष्पित संपर्क सामग्री से एक धातु वाष्प चाप बनता है। हालाँकि, क्योंकि वैक्यूम में आयनीकरण के लिए वस्तुतः कोई गैस अणु नहीं होता है, चाप स्वयं को बनाए नहीं रख सकता है और एसी करंट के पहले प्राकृतिक शून्य-क्रॉसिंग पर बुझ जाता है। धातु वाष्प संपर्क सतहों और परिरक्षण पर तेजी से संघनित होता है, जिससे मिलीसेकंड के भीतर ढांकता हुआ ताकत बहाल हो जाती है। इस चाप-शमन विधि के लिए किसी बाहरी मीडिया (तेल या एसएफ₆) की आवश्यकता नहीं होती है और इसके परिणामस्वरूप न्यूनतम संपर्क क्षरण होता है।

उत्पाद लाभ

संयुक्त स्विचिंग और सुरक्षा

हमारा वैक्यूम लोड ब्रेक स्विच और फ़्यूज़ कॉम्बिनेशन उपकरण नियमित लोड स्विचिंग करता है और, फ़्यूज़ के साथ, शॉर्ट-सर्किट रुकावट प्रदान करता है। इससे प्रत्येक फीडर पर एक अलग सर्किट ब्रेकर की आवश्यकता समाप्त हो जाती है, जिससे पूंजीगत व्यय कम हो जाता है।

सघन पदचिह्न

ड्राइव तंत्र स्विचिंग इंस्टेंट के बाहर इंटरप्रेटर पर वोल्टेज तनाव को कम करता है, जिससे छोटे इंटरप्रेटर और समग्र उपकरण आकार की अनुमति मिलती है। यह रिंग मुख्य इकाइयों और कॉम्पैक्ट सबस्टेशनों में उच्च घनत्व लेआउट की अनुमति देता है।

सिंगल-स्ट्रोक ऑपरेशन

पृथक दूरी और अवरोधक खुली दूरी एक गति में हासिल की जाती है, जिससे स्विचिंग अनुक्रम सरल हो जाता है और ऑपरेटर त्रुटि की संभावना कम हो जाती है।

सुरक्षा के लिए दृश्यमान अर्थिंग

ग्राउंडिंग शटर, अर्थिंग स्विच के साथ इंटरलॉक किया गया, अलगाव का एक भौतिक और दृश्य संकेत प्रदान करता है, जिससे अतिरिक्त अर्थिंग उपकरणों के बिना सुरक्षित रखरखाव पहुंच सक्षम हो जाती है।

एसएफ₆‑मुक्त प्रौद्योगिकी

वैक्यूम रुकावट ग्रीनहाउस गैस संबंधी चिंताओं को दूर करती है और एसएफ₆ उपकरण से जुड़ी हैंडलिंग, रिसाव परीक्षण और रीफिलिंग प्रक्रियाओं से बचाती है।

दोष निदान

बार-बार फ़्यूज़ ऑपरेशन आम तौर पर अंतर्निहित सिस्टम समस्याओं को इंगित करता है। निम्नलिखित प्राथमिक कारण और सुधारात्मक उपाय हैं:

सिस्टम शॉर्ट-सर्किट: जब शॉर्ट-सर्किट होता है, तो फॉल्ट करंट तेजी से फ्यूज तत्व को पिघला देता है। फ़्यूज़ को सही रेटिंग के साथ बदलने से पहले खराबी का पता लगाया जाना चाहिए और उसे साफ़ किया जाना चाहिए (उदाहरण के लिए, केबल की मरम्मत करना या दोषपूर्ण उपकरण को बदलना)।

निरंतर अधिभार: रेटेड करंट से ऊपर लगातार संचालन से अत्यधिक गर्मी उत्पन्न होती है, जिससे फ्यूज पिघल जाता है। लोड को उपकरण रेटिंग के भीतर कम किया जाना चाहिए, या सिस्टम सुरक्षा अध्ययनों के समन्वय में फ़्यूज़ रेटिंग को अपग्रेड किया जाना चाहिए।

ग़लत फ़्यूज़ चयन: यदि फ़्यूज़ तत्व रेटिंग अनुप्रयोग के लिए बहुत कम है, तो उपद्रव ऑपरेशन घटित होगा। ट्रांसफार्मर या फीडर क्षमता के विरुद्ध फ़्यूज़ रेटिंग को सत्यापित करें और निर्माता समन्वय चार्ट के अनुसार उचित आकार के तत्व के साथ बदलें।

तकनीकी मापदंड

अनुप्रयोग वातावरण

शहरी रिंग नेटवर्क

वैक्यूम लोड ब्रेक स्विच और फ्यूज कॉम्बिनेशन उपकरण रिंग मेन यूनिट्स (आरएमयू) में सेक्शनलाइजिंग स्विच के रूप में काम करते हैं। ड्राइव मैकेनिज्म डिज़ाइन के माध्यम से प्राप्त कॉम्पैक्ट आयाम, अंतरिक्ष-बाधित शहरी सबस्टेशनों में उच्च-घनत्व स्विचगियर कॉन्फ़िगरेशन की अनुमति देते हैं। एकीकृत अर्थिंग स्विच रखरखाव प्रक्रियाओं को सरल बनाता है, निर्धारित कार्य के दौरान आउटेज समय को कम करता है।

औद्योगिक सुविधाएँ

एकाधिक लोड केंद्रों वाले औद्योगिक संयंत्रों के लिए, वैक्यूम लोड ब्रेक स्विच और फ्यूज कॉम्बिनेशन यूनिट ट्रांसफार्मर इनकमर और फीडर बिंदुओं पर लोड स्विचिंग प्रदान करता है। स्विच-फ्यूज संयोजन विकल्प पूर्ण वैक्यूम सर्किट ब्रेकर के खर्च के बिना शॉर्ट-सर्किट सुरक्षा प्रदान करता है, जो गैर-महत्वपूर्ण फीडरों के लिए उपयुक्त है जहां अपस्ट्रीम में गलती से सुरक्षा प्रदान की जाती है।

ग्रामीण वितरण नेटवर्क

ग्रामीण वितरण विशिष्ट चुनौतियाँ प्रस्तुत करता है: लंबी फीडर लंबाई, परिवर्तनशील लोडिंग और वोल्टेज में उतार-चढ़ाव। लंबे 10kV फीडरों के अंत में, पीक लोड अवधि के दौरान वोल्टेज में गिरावट महत्वपूर्ण हो सकती है, जिसके परिणामस्वरूप ग्राहक परिसर में कम वोल्टेज हो सकता है। उपकरण इसे दो तरीकों से संबोधित करता है। सबसे पहले, लंबे फीडरों के साथ रणनीतिक बिंदुओं पर स्थापना नेटवर्क ऑपरेटरों को लाइन को विभाजित करने, दोषों को अलग करने और आउटेज जोन को कम करने की अनुमति देती है। दूसरा, उपकरण ट्रांसफार्मर नल और कैपेसिटर बैंकों को स्विच कर सकता है, जिससे ऑपरेटरों को वोल्टेज प्रोफाइल को अधिक प्रभावी ढंग से प्रबंधित करने की अनुमति मिलती है। ग्रामीण संदर्भों में, उपकरण की कम रखरखाव की आवश्यकता विशेष रूप से मूल्यवान है - रखरखाव दल किसी साइट तक पहुंचने के लिए काफी दूरी तय कर सकते हैं, इसलिए यात्राओं के बीच उपकरण की विश्वसनीयता सीधे परिचालन लागत को कम कर देती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: वैक्यूम इंटरप्रेटर आर्क को कैसे बुझाता है?

जब वैक्यूम इंटरप्टर के अंदर के संपर्क लोड के तहत अलग हो जाते हैं, तो संपर्क सतहों के बीच एक धातु वाष्प चाप बनता है। क्योंकि इंटरप्टर आयनीकरण के लिए उपलब्ध कुछ गैस अणुओं के साथ एक उच्च वैक्यूम बनाए रखता है, चाप खुद को बनाए नहीं रख सकता है और वर्तमान के पहले प्राकृतिक शून्य-क्रॉसिंग पर बुझ जाता है। यह चाप विलोपन विधि कुशल, तेज़ है और इसके लिए किसी बाहरी चाप-शमन मीडिया की आवश्यकता नहीं है।

Q2: बार-बार फ़्यूज़ ऑपरेशन का क्या कारण है, और इसे कैसे संबोधित किया जाता है?

बार-बार फ़्यूज़ ऑपरेशन आमतौर पर सिस्टम दोषों को इंगित करता है। प्राथमिक कारण हैं: सिस्टम शॉर्ट-सर्किट (फॉल्ट करंट फ्यूज तत्व को पिघला देता है; फ्यूज को सही रेटिंग के साथ बदलने से पहले गलती का पता लगाया जाना चाहिए और साफ किया जाना चाहिए), निरंतर अधिभार (विस्तारित अवधि के लिए रेटेड वर्तमान से ऊपर संचालन; लोड कम होना चाहिए), या गलत फ्यूज चयन (फ्यूज तत्व रेटिंग अनुप्रयोग के लिए बहुत कम है; फ्यूज को सही रेटिंग के साथ प्रतिस्थापित किया जाना चाहिए)।

Q3: वैक्यूम लोड ब्रेक स्विच और फ़्यूज़ कॉम्बिनेशन उपकरण आमतौर पर कहाँ लगाए जाते हैं?

यह उपकरण तीन-चरण एसी मध्यम-वोल्टेज प्रणालियों के लिए उपयुक्त है। विशिष्ट अनुप्रयोगों में फ़्यूज़ के साथ संयुक्त होने पर रिंग मुख्य इकाइयाँ (आरएमयू), कॉम्पैक्ट सबस्टेशन, वितरण लाइन अनुभागीय स्विच और ट्रांसफार्मर सुरक्षा शामिल हैं।

Q4: क्या यह उपकरण वैक्यूम सर्किट ब्रेकर की जगह ले सकता है?

नहीं, उपकरण को लोड स्विचिंग के लिए डिज़ाइन किया गया है और फ़्यूज़ से सुसज्जित होने पर, शॉर्ट-सर्किट सुरक्षा प्रदान करता है। एक वैक्यूम सर्किट ब्रेकर को सामान्य लोड धाराओं और शॉर्ट-सर्किट फॉल्ट धाराओं दोनों को सीधे बाधित करने के लिए डिज़ाइन किया गया है। उन अनुप्रयोगों के लिए जहां अपस्ट्रीम दोष सुरक्षा पहले से ही प्रदान की गई है, यह उपकरण पूर्ण वैक्यूम सर्किट ब्रेकर की तुलना में अधिक लागत प्रभावी समाधान प्रदान करता है।

सैनगाओ क्यों चुनें?

1. विनिर्माण क्षमता

सैनगाओ लिउशी, झेजियांग में 10‑mu (6,667 वर्ग मीटर) साइट संचालित करता है, जिसमें 10,000 वर्ग मीटर का उत्पादन फ्लोर स्पेस, आवास समर्पित असेंबली और मध्यम-वोल्टेज स्विचगियर के लिए परीक्षण लाइनें हैं।

2. तकनीकी टीम

कंपनी में 120 कर्मचारी कार्यरत हैं, जिनमें 20 मध्य-से-वरिष्ठ स्तर के इंजीनियर शामिल हैं जो यांत्रिक डिजाइन, उच्च-वोल्टेज इन्सुलेशन और गुणवत्ता आश्वासन को कवर करते हैं। पंजीकृत पूंजी 81.68 मिलियन आरएमबी है, कुल संपत्ति लगभग 200 मिलियन आरएमबी है।

3. प्रमाणित गुणवत्ता प्रणालियाँ

उत्पादन ISO 9001:2008, ISO 14001 और ISO 45001 प्रमाणपत्रों के तहत किया जाता है। इनके लिए प्रलेखित आपूर्तिकर्ता नियंत्रण, आने वाले निरीक्षण, प्रक्रियागत जांच और अंतिम स्वीकृति परीक्षण की आवश्यकता होती है।

4. प्रक्रिया पता लगाने की क्षमता

n ईआरपी सिस्टम सामग्री, विनिर्माण संचालन और परीक्षण रिकॉर्ड को ट्रैक करता है। प्रत्येक इकाई को पूर्ण पता लगाने की क्षमता के लिए संग्रहीत परीक्षण डेटा के साथ क्रमबद्ध किया गया है।

5. नियमित परीक्षण

प्रत्येक उपकरण ढांकता हुआ प्रतिरोध परीक्षण (मुख्य सर्किट और पृथ्वी), मैनुअल और विद्युत नियंत्रण के तहत यांत्रिक संचालन परीक्षण और संपर्क प्रतिरोध माप से गुजरता है। नमूना इकाइयों को 20 केए/4 एस सत्यापन के लिए कम समय के वर्तमान परीक्षणों के अधीन किया जाता है।

6. तकनीकी साझेदारी

सैनगाओ जीबी और आईईसी मानकों के प्रकार परीक्षण और अनुपालन के लिए शीआन सेनयुआन, बीजिंग इलेक्ट्रिकल रिसर्च इंस्टीट्यूट और शीआन हाई वोल्टेज रिसर्च इंस्टीट्यूट के साथ सहयोग करता है।

घटक टूटना

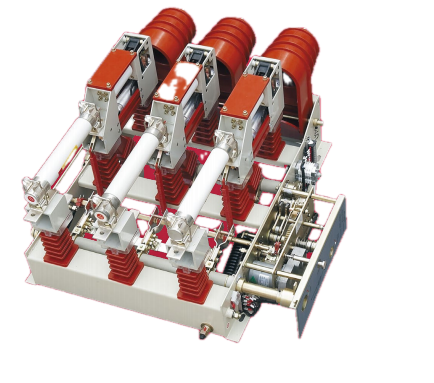

नहीं।	अवयव
1	निश्चित संपर्क
2	इन्सुलेट कवर
3	शटर
4	हवाई जहाज़ के पहिये
5	वैक्यूम आर्क-बुझाने वाला कक्ष
6	गाइड प्लेट
7	फ्यूज
8	ऊर्जा भंडारण शाफ्ट
9	अर्थ स्विच शाफ्ट
10	ऑपरेशन पैनल
