सैनगाओ थ्री-फ़ेज़ सर्किट ब्रेकर मॉड्यूल - सुविधाएँ, नियंत्रण मोड और एप्लिकेशन अंतर्दृष्टि

औद्योगिक स्वचालन और वाणिज्यिक बिजली वितरण की तीव्र वृद्धि के साथ, तीन-चरण सर्किट ब्रेकर सरल सुरक्षात्मक उपकरणों से बुद्धिमान इकाइयों में विकसित हुए हैं जो नियंत्रण, सुरक्षा और अलगाव को जोड़ते हैं। सैनगाओ तीन-चरण ब्रेकर मॉड्यूल, सिमुलिंक सिमुलेशन वातावरण के साथ संगत, दो लचीले नियंत्रण मोड प्रदान करता है: बाहरी सिग्नल नियंत्रण (खुले के लिए 0 वी, बंद के लिए सकारात्मक वोल्टेज) और आंतरिक टाइमर-आधारित नियंत्रण (प्रीसेट स्विचिंग समय)। यह बहुमुखी प्रतिभा सिस्टम एकीकरण और परीक्षण को बहुत सरल बनाती है। इस लेख में, हम इस मॉड्यूल के तकनीकी विवरणों पर प्रकाश डालते हैं और चयन और अनुप्रयोग पर व्यावहारिक मार्गदर्शन प्रदान करते हैं।

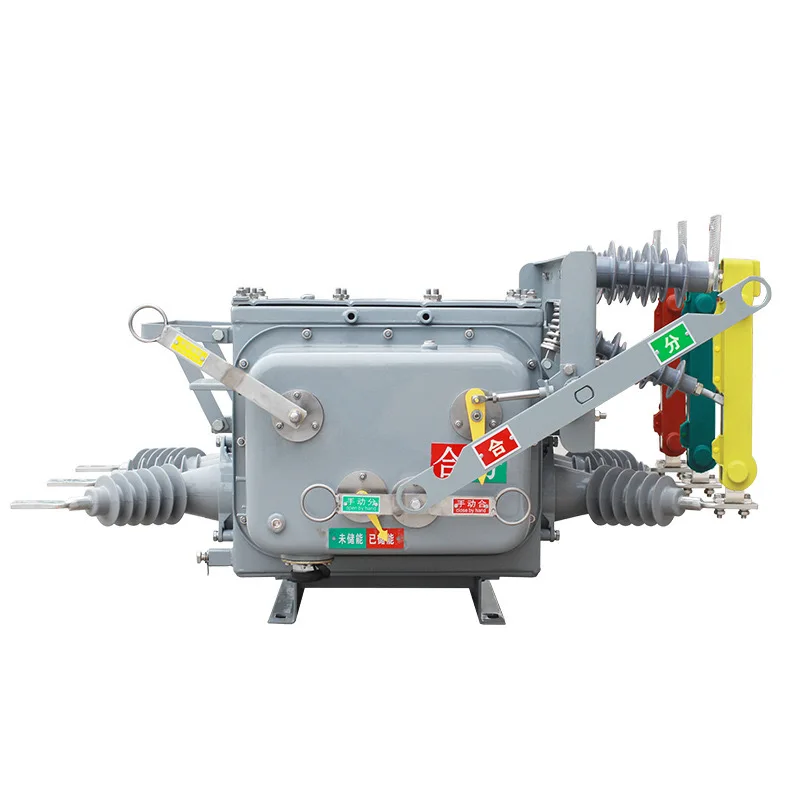

1. तीन चरण सर्किट ब्रेकर मॉड्यूल अवलोकन

सैनगाओ तीन-चरण सर्किट ब्रेकर मॉड्यूल में तीन स्वतंत्र सिंगल-पोल ब्रेकर होते हैं जो एक टॉगल हैंडल के माध्यम से एक साथ संचालित करने के लिए यांत्रिक रूप से इंटरलॉक किए जाते हैं। इसे सभी चरणों को एक साथ नियंत्रित करने के लिए तीन-चरण लोड के साथ श्रृंखला में जोड़ा जा सकता है। आर्क-बुझाने का तंत्र मानक सर्किट ब्रेकर के समान है, और मॉड्यूल में स्विचिंग ओवरवॉल्टेज को दबाने के लिए अंतर्निहित रुपये-सीएस स्नबर सर्किट शामिल हैं - आगमनात्मक भार या वर्तमान स्रोतों से कनेक्ट होने पर आवश्यक है।

2. मुख्य कार्य और संचालन मोड

सैनगाओ तीन-चरण ब्रेकर विभिन्न एप्लिकेशन आवश्यकताओं के अनुरूप दो नियंत्रण मोड प्रदान करता है। मेंबाह्य नियंत्रण मोड, मॉड्यूल आइकन एक नियंत्रण इनपुट पोर्ट प्रदर्शित करता है, जो सिमुलिंक सिग्नल के माध्यम से वास्तविक समय स्विचिंग की अनुमति देता है। मेंआंतरिक नियंत्रण मोड, स्वचालित समय अनुक्रमों के लिए संवाद बॉक्स में स्विचिंग समय पूर्व-निर्धारित है। दोनों मोड में, समान नियंत्रण सिग्नल सभी तीन ब्रेकरों को चलाता है, जिससे समकालिक संचालन सुनिश्चित होता है।

2.1 स्नबर सर्किट की भूमिका

जब ब्रेकर आगमनात्मक भार (उदाहरण के लिए, मोटर, ट्रांसफार्मर) या वर्तमान स्रोतों से जुड़ा होता है, तो सर्किट खोलने से उच्च प्रेरित ओवरवॉल्टेज उत्पन्न हो सकता है जो इन्सुलेशन या ब्रेकर को नुकसान पहुंचा सकता है। अंतर्निर्मित रु‑Cs स्नबर सर्किट इस ऊर्जा को प्रभावी ढंग से अवशोषित करता है, ओवरवॉल्टेज शिखर को सीमित करता है और ब्रेकर और डाउनस्ट्रीम उपकरण दोनों की सुरक्षा करता है। उपयोगकर्ता लोड प्रकार के आधार पर इस सर्किट को सक्षम या अक्षम करना चुन सकते हैं।

2.2 यात्रा की विशेषताएं और "यात्रा-मुक्त" तंत्र

"ट्रिप-फ्री" सुविधा यह सुनिश्चित करती है कि जब ओवरलोड या शॉर्ट सर्किट होता है, तो आंतरिक तंत्र संपर्कों को खोलने के लिए मजबूर करता है और हैंडल ट्रिप की स्थिति में चला जाता है। हैंडल को धक्का देकर बंद करने का प्रयास करने से संपर्क तब तक दोबारा बंद नहीं होंगे जब तक कि खराबी दूर न हो जाए और हैंडल रीसेट न हो जाए। यह एक आंतरिक सुरक्षा अवरोध प्रदान करता है, जिससे खराबी बनी रहने पर पुन: ऊर्जा उत्पन्न होने से रोका जा सकता है।

• बाहरी सिग्नल नियंत्रण (0 वी / सकारात्मक वोल्टेज)
• आंतरिक टाइमर नियंत्रण
• रु‑सीएस स्नबर सर्किट (वैकल्पिक)
• ट्रिप-मुक्त तंत्र
• समय-विलंब श्रृंखला ट्रिपिंग विशेषता
• उच्च शॉर्ट-सर्किट तोड़ने की क्षमता

3. मुख्य तकनीकी विशिष्टताओं की व्याख्या

सही तीन-चरण ब्रेकर का चयन करने के लिए इसके तकनीकी मापदंडों की गहन समझ की आवश्यकता होती है। नीचे दी गई तालिका सैनगाओ मॉड्यूल की मुख्य विशिष्टताओं और चयन के लिए उनके व्यावहारिक निहितार्थों का सारांश प्रस्तुत करती है।

4. औद्योगिक अनुप्रयोग और चयन गाइड

तीन-चरण सर्किट ब्रेकर का व्यापक रूप से मोटर नियंत्रण केंद्रों, वितरण पैनलों, औद्योगिक स्वचालन उपकरण और वाणिज्यिक भवन आपूर्ति में उपयोग किया जाता है। अनुप्रयोग के आधार पर, वे मुख्य स्विच, शाखा सुरक्षा उपकरण या मोटर ऑपरेटिंग स्विच के रूप में काम कर सकते हैं। नीचे विशिष्ट उपयोग के मामले और चयन संकेत दिए गए हैं।

4.1 प्रमुख अनुप्रयोग क्षेत्र

• औद्योगिक मोटर नियंत्रण:डायरेक्ट-ऑन-लाइन स्टार्टर्स के रूप में उपयोग किया जाता है, इनरश करंट पर ट्रिपिंग से बचने के लिए समय-विलंब यात्रा विशेषता की आवश्यकता होती है।
• वितरण लाइन सुरक्षा:अपस्ट्रीम/डाउनस्ट्रीम उपकरणों के साथ उचित समन्वय के साथ, ओवरलोड और शॉर्ट सर्किट से बचाने के लिए मुख्य या उप-वितरण बोर्डों में स्थापित किया गया।
• आपातकालीन जेनरेटर सेट:जनरेटर आउटपुट ब्रेकर के रूप में कार्य करता है, अलगाव प्रदान करता है और संभावित क्षणिक ओवरकरंट को झेलता है।
• एचवीएसी सिस्टम:एयर कंडीशनिंग और प्रशीतन उपकरण में कंप्रेसर, पंखे और अन्य मोटरों की सुरक्षा करता है - इसके लिए समय-विलंब विशेषताओं की भी आवश्यकता होती है।

4.2 चयन चरण

1. लोड प्रकार निर्धारित करें:प्रतिरोधक या आगमनात्मक? क्या इसमें प्रारंभिक आक्रमण है? यह आवश्यक यात्रा विशेषता तय करता है।
2. ऑपरेटिंग करंट की गणना करें:लोड पावर और वोल्टेज के आधार पर, अधिकतम लाइन करंट की गणना करें और 20-30% सुरक्षा मार्जिन जोड़ें।
3. शॉर्ट-सर्किट करंट का अनुमान लगाएं:आपूर्ति प्रणाली से संभावित शॉर्ट-सर्किट करंट प्राप्त करें; ब्रेकर की तोड़ने की क्षमता अधिक होनी चाहिए।
4. नियंत्रण मोड चुनें:यदि रिमोट/स्वचालित संचालन की आवश्यकता हो तो बाहरी सिग्नल नियंत्रण; यदि केवल निर्धारित स्विचिंग की आवश्यकता है तो आंतरिक टाइमर।
5. स्नबर आवश्यकता पर विचार करें:आगमनात्मक भार (मोटर्स, ट्रांसफार्मर) के लिए, हमेशा स्नबर सर्किट को सक्षम करें।

5. सुरक्षा संरक्षण सुविधाएँ

विद्युत डिजाइन में सुरक्षा सबसे बड़ी प्राथमिकता है। सैनगाओ तीन-चरण ब्रेकर में कई सुरक्षा तंत्र शामिल हैं जो न केवल सर्किट और उपकरण बल्कि कर्मियों की भी सुरक्षा करते हैं।

• अधिभार संरक्षण:थर्मल-मैग्नेटिक ट्रिप यूनिट सर्किट को तब खोलती है जब करंट निरंतर अवधि के लिए रेटेड मूल्य से अधिक हो जाता है, जिससे केबल ओवरहीटिंग को रोकता है।
• शॉर्ट-सर्किट सुरक्षा:शॉर्ट सर्किट की स्थिति में चुंबकीय यात्रा तुरंत कार्य करती है, क्षति को कम करने के लिए मिलीसेकेंड के भीतर फॉल्ट करंट को काट देती है।
• अलगाव समारोह:"ऑफ" स्थिति में हैंडल के साथ, पर्याप्त संपर्क अंतराल और इन्सुलेशन दूरी एक दृश्यमान ब्रेक प्रदान करती है, जो अलगाव आवश्यकताओं को पूरा करती है।
• यात्रा-मुक्त एंटी-रिक्लोजर:गलती बनी रहने पर पुनः बंद होने से रोकता है, जिससे मानवीय त्रुटि का जोखिम समाप्त हो जाता है।
