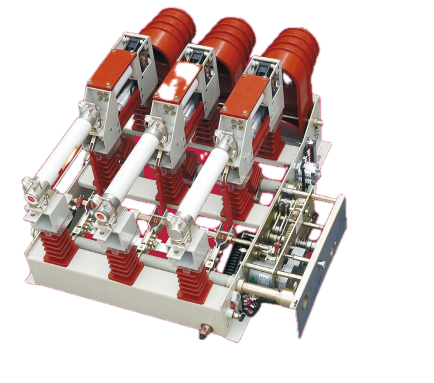

सांगाओ द्वारा अर्थिंग स्विच के साथ इनडोर एसी हाई वोल्टेज वैक्यूम लोड ब्रेकर तीन-चरण AC50Hz रिंग नेटवर्क या टर्मिनल बिजली आपूर्ति और औद्योगिक इलेक्ट्रिक उपकरणों के लिए उपयुक्त हैं, इसका उपयोग मुख्य रूप से लोड नियंत्रण और शॉर्ट-सर्किट सुरक्षा के लिए किया जाता है। लोड ब्रेक स्विच लोड करंट, क्लोज्ड-लूप करंट, नो-लोड ट्रांसफार्मर और केबल चार्जिंग करंट को बनाता और तोड़ता है। संयोजन किसी भी करंट को रेटेड शॉर्ट सर्किट करंट तक तोड़ सकता है। प्रत्यक्ष-अभिनय पृथक दूरी और चाप-बुझाने वाला कक्ष मैनुअल और इलेक्ट्रिकल फ़ंक्शन के साथ जुड़ा हुआ है। इसका अनूठा ड्राइव तंत्र चाप-बुझाने वाले कक्ष को केवल बंद करने और बनाने के समय उच्च वोल्टेज को सहन करने में सक्षम बनाता है, जो छोटी मात्रा और हल्के वजन का एहसास कराता है।

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

वैक्यूम लोड ब्रेकर क्या है?

अर्थिंग स्विच के साथ यह इनडोर एसी हाई वोल्टेज वैक्यूम लोड ब्रेकर रिंग नेटवर्क, टर्मिनल बिजली आपूर्ति और औद्योगिक उपकरण अनुप्रयोगों के लिए एक तीन चरण एसी 50 हर्ट्ज इनडोर स्विचिंग डिवाइस है। इकाई आर्क विलुप्ति के लिए एक वैक्यूम इंटरप्रेटर और एक स्प्रिंग ऑपरेटिंग तंत्र (मैनुअल या इलेक्ट्रिकल) का उपयोग करती है। मैकेनिकल इंटरलॉक और ग्राउंडिंग शटर के साथ एक वैकल्पिक अर्थिंग स्विच रखरखाव के लिए दृश्य अलगाव प्रदान करता है। फ़्यूज़ से सुसज्जित होने पर, असेंबली स्ट्राइकर-पिन एक्चुएशन के माध्यम से शॉर्ट-सर्किट धाराओं को बाधित करती है। रेटेड वोल्टेज 12 केवी, रेटेड करंट 630 ए, शॉर्ट-टाइम करंट 20 केए का सामना करता है।

उत्पाद कार्य

वर्तमान स्विचिंग लोड करें

अर्थिंग स्विच के साथ इनडोर एसी हाई वोल्टेज वैक्यूम लोड ब्रेकर सामान्य ऑपरेटिंग परिस्थितियों में 630A तक लोड करंट बनाता और तोड़ता है, जो सामान्य फीडर और ट्रांसफार्मर लोड को कवर करता है।

बंद-लूप वर्तमान स्विचिंग

रिंग नेटवर्क कॉन्फ़िगरेशन में बंद-लूप धाराओं को स्विच करता है, जिससे डाउनस्ट्रीम ग्राहकों को आपूर्ति बाधित किए बिना फीडरों के बीच लोड ट्रांसफर सक्षम होता है।

नो-लोड ट्रांसफार्मर करंट स्विचिंग

हमारा आउटडोर हाई वोल्टेज डिस्कनेक्टिंग वैक्यूम ब्रेक लोड स्विच 1600kVA क्षमता तक के ट्रांसफार्मर के नो-लोड करंट को बनाता और तोड़ता है, जो वितरण ट्रांसफार्मर के मैग्नेटाइजिंग इनरश और स्थिर-स्टेट उत्तेजना वर्तमान स्तर के अनुरूप होता है।

केबल चार्जिंग करंट स्विचिंग

भूमिगत या ओवरहेड केबल अनुभागों के लिए केबल चार्जिंग करंट बनाता और तोड़ता है, जिससे केबल फीडरों को ऊर्जावान और डी-एनर्जीकृत किया जा सकता है।

शॉर्ट-सर्किट सुरक्षा (फ़्यूज़ के साथ)

जब वर्तमान-सीमित फ़्यूज़ के साथ कॉन्फ़िगर किया जाता है, तो फ़्यूज़ का स्ट्राइकर-पिन तंत्र स्विच ट्रिप बार को सक्रिय करता है, जिससे गलती का पता चलने पर सभी तीन चरण खुल जाते हैं। असेंबली किसी भी करंट को रेटेड शॉर्ट-सर्किट मान तक बाधित कर सकती है, एक द्वितीयक सुरक्षा परत प्रदान करती है जहां अपस्ट्रीम ब्रेकर या रिले प्राथमिक दोष समाशोधन उपकरण हैं।

रखरखाव अलगाव

एकीकृत अर्थिंग स्विच, बंद होने पर, लोड पक्ष पर एक दृश्यमान अर्थ कनेक्शन प्रदान करता है। ग्राउंडिंग शटर भौतिक रूप से जीवित भागों तक पहुंच को अवरुद्ध करता है, जिससे रखरखाव कर्मियों को अलगाव को सत्यापित करने और डाउनस्ट्रीम उपकरणों पर सुरक्षित रूप से काम करने की अनुमति मिलती है।

लोड ब्रेक स्विच बनाम वैक्यूम सर्किट ब्रेकर

विशेषता	लोड ब्रेक स्विच (यह इकाई)	वैक्यूम सर्किट ब्रेकर (वीसीबी)
सामान्य लोड वर्तमान स्विचिंग	हाँ	हाँ
शॉर्ट-सर्किट दोष वर्तमान रुकावट	नहीं (केवल फ़्यूज़ संयोजन के साथ)	हाँ (इसकी तोड़ने की क्षमता तक)
एकीकृत अर्थिंग स्विच	मानक विकल्प	विशिष्ट नहीं; अलग अर्थिंग स्विच की आवश्यकता है
विशिष्ट अनुप्रयोग	फीडर, रिंग-मेन, ट्रांसफार्मर इनकमर जहां फॉल्ट प्रोटेक्शन अपस्ट्रीम है	फीडरों और ट्रांसफार्मरों के लिए मुख्य सुरक्षा उपकरण
लागत	निचला	उच्च

तकनीकी मापदंड

पैरामीटर	कीमत	व्याख्या
रेटेड वोल्टेज	12 के.वी	दुनिया भर में मानक 10‑12 केवी वितरण नेटवर्क के साथ संगत।
वर्तमान मूल्यांकित	630 ए	10 केवी पर 10 एमवीए तक सामान्य फीडर और ट्रांसफार्मर लोड का समर्थन करता है।
कम समय में करंट का सामना करना	20 केए (4 सेकंड के लिए)	अपस्ट्रीम सुरक्षा से दोष दूर होने तक दोष धारा ले जाने में सक्षम।
अर्थिंग स्विच	वैकल्पिक (नामित डी)	निर्माण क्षमता के साथ एकीकृत अर्थिंग प्रदान करता है।
संचालन तंत्र	स्प्रिंग तंत्र (नामित/टी)	मैनुअल और इलेक्ट्रिकल ऑपरेशन का समर्थन करता है; क्षेत्र-सिद्ध विश्वसनीयता।

संरचनात्मक डिज़ाइन

प्रत्यक्ष-अभिनय पृथक दूरी और चाप-बुझाने वाला कक्ष लिंकेज
आइसोलेटिंग गैप और वैक्यूम इंटरप्रेटर एक ही गति में काम करने के लिए यांत्रिक रूप से जुड़े हुए हैं। यह सुनिश्चित करता है कि दृश्यमान ब्रेक हमेशा पूरी तरह से खुले इंटरप्रेटर के साथ हो।

ड्राइव तंत्र

इंटरप्रेटर केवल बंद होने और खुलने के समय ही सक्रिय होता है, जिससे वैक्यूम चैम्बर पर विद्युत तनाव कम हो जाता है। यह अधिक कॉम्पैक्ट इंटरप्टर आकार की अनुमति देता है और संपर्क जीवन को बढ़ाता है।

ग्राउंडिंग शटर

एक धातु शटर स्थिर और गतिशील संपर्क ट्यूबों के बीच स्थित होता है और अर्थिंग स्विच के साथ इंटरलॉक किया जाता है। जब अर्थिंग स्विच बंद हो जाता है, तो शटर जीवित भागों को भौतिक रूप से अलग कर देता है, जिससे रखरखाव के लिए एक दृश्यमान और सत्यापन योग्य अर्थ कनेक्शन उपलब्ध होता है।

यांत्रिक गूंथ

जब तक मुख्य संपर्क खुले न हों, अर्थिंग स्विच को बंद होने से रोकता है, और अर्थिंग स्विच बंद होने पर मुख्य संपर्कों को खुलने से रोकता है।

अनुप्रयोग फ़ील्ड

अर्थिंग स्विच के साथ इनडोर एसी हाई वोल्टेज वैक्यूम लोड ब्रेकर में बेहतरीन अनुकूलताएं हैं:

1. अनुभागीयकरण और लोड स्विचिंग के लिए शहरी रिंग-मुख्य इकाइयां (आरएमयू)।

2. औद्योगिक वितरण में ट्रांसफार्मर इनकमर पैनल और फीडर कैबिनेट।

3. रेडियल नेटवर्क में टर्मिनल आपूर्ति बिंदु।

4. ग्रामीण वितरण नेटवर्क - यूनिट का उपयोग लंबे फीडरों को विभाजित करने, आउटेज जोन को कम करने और कैपेसिटर बैंक स्विचिंग के माध्यम से वोल्टेज विनियमन की अनुमति देने के लिए किया जा सकता है।

5. धातु-संलग्न स्विचगियर में इनडोर स्थापना; वैक्यूम तकनीक SF6 गैस के उपयोग और संबंधित पर्यावरणीय चिंताओं को समाप्त करती है।

कंपनी प्रोफाइल और विनिर्माण क्षमता

सुविधा: लिउशी, झेजियांग में 10‑mu (6,667 वर्ग मीटर) साइट, 10,000 वर्ग मीटर उत्पादन फ़्लोर स्पेस के साथ।

कार्यबल: 20 मध्य से वरिष्ठ तकनीकी पेशेवरों सहित 120 कर्मचारी। पंजीकृत पूंजी आरएमबी 81.68 मिलियन, कुल संपत्ति लगभग 200 मिलियन आरएमबी।

प्रमाणपत्र: ISO 9001:2008 (गुणवत्ता), ISO 14001 (पर्यावरण), ISO 45001 (व्यावसायिक स्वास्थ्य और सुरक्षा)।

प्रक्रिया नियंत्रण: सामग्री की खरीद, विनिर्माण और पता लगाने की क्षमता के लिए ईआरपी प्रणाली। नियमित परीक्षण में प्रत्येक इकाई पर ढांकता हुआ प्रतिरोध, यांत्रिक संचालन और संपर्क प्रतिरोध जांच शामिल है।

तकनीकी भागीदारी: प्रकार परीक्षण और मानक अनुपालन के लिए शीआन सेनयुआन, बीजिंग इलेक्ट्रिकल रिसर्च इंस्टीट्यूट और शीआन हाई वोल्टेज रिसर्च इंस्टीट्यूट के साथ सहयोग।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह इनडोर एसी हाई वोल्टेज वैक्यूम लोड ब्रेकर अर्थिंग स्विच के साथ वैक्यूम सर्किट ब्रेकर की जगह ले सकता है?
नहीं, यह केवल लोड स्विचिंग के लिए डिज़ाइन किया गया है। शॉर्ट-सर्किट सुरक्षा के लिए, इसे फ़्यूज़ के साथ जोड़ा जाना चाहिए या अपस्ट्रीम सर्किट ब्रेकर पर निर्भर होना चाहिए।

Q2: वैक्यूम इंटरप्ट्टर के लिए किस रखरखाव की आवश्यकता है?
वैक्यूम इंटरप्रटर सीलबंद और रखरखाव-मुक्त है। नियमित जांच में यांत्रिक संचालन, स्नेहन और इंटरलॉक सत्यापन शामिल होता है।

Q3: क्या अर्थिंग स्विच मानक या वैकल्पिक है?
अर्थिंग स्विच वैकल्पिक है (निर्दिष्ट डी)। जब निर्दिष्ट किया जाता है, तो इसे सुरक्षित रखरखाव के लिए मुख्य संपर्कों के साथ यांत्रिक रूप से इंटरलॉक किया जाता है।

Q4: सामान्य लीड समय और अनुकूलन संभावना क्या है?
स्प्रिंग मैकेनिज्म और अर्थिंग स्विच वाली मानक इकाइयाँ 4-6 सप्ताह के भीतर भेज दी जाती हैं। अनुरोध पर अनुकूलन (सहायक संपर्क, माउंटिंग, तंत्र संशोधन) उपलब्ध हैं।

तकनीकी मापदंड

आप नीचे डिस्कनेक्टिंग स्विच संयोजन के साथ हमारे हैंडकार्ट प्रकार वैक्यूम लोड ब्रेक स्विच के लिए पैरामीटर डेटा के दो संस्करण देख सकते हैं:

सांगाओ द्वारा अर्थिंग स्विच के साथ इनडोर एसी हाई वोल्टेज वैक्यूम लोड ब्रेकर तीन-चरण AC50Hz रिंग नेटवर्क या टर्मिनल बिजली आपूर्ति और औद्योगिक इलेक्ट्रिक उपकरणों के लिए उपयुक्त हैं, इसका उपयोग मुख्य रूप से लोड नियंत्रण और शॉर्ट-सर्किट सुरक्षा के लिए किया जाता है। लोड ब्रेक स्विच लोड करंट, क्लोज्ड-लूप करंट, नो-लोड ट्रांसफार्मर और केबल चार्जिंग करंट को बनाता और तोड़ता है। संयोजन किसी भी करंट को रेटेड शॉर्ट सर्किट करंट तक तोड़ सकता है। प्रत्यक्ष-अभिनय पृथक दूरी और चाप-बुझाने वाला कक्ष मैनुअल और इलेक्ट्रिकल फ़ंक्शन के साथ जुड़ा हुआ है। इसका अनूठा ड्राइव तंत्र चाप-बुझाने वाले कक्ष को केवल बंद करने और बनाने के समय उच्च वोल्टेज को सहन करने में सक्षम बनाता है, जो छोटी मात्रा और हल्के वजन का एहसास कराता है।

नहीं।	वस्तु	इकाई	एसजी25-12डी/टी630-20	SG25-12DR/T125-31.5
1	रेटेड वोल्टेज	के.वी	12	12
2	रेटेड आवृत्ति	हर्ट्ज	50	50
3	वर्तमान मूल्यांकित	A	630	125
4	1 मिनट बिजली आवृत्ति वोल्टेज का सामना करती है बिजली का आवेग वोल्टेज का सामना करता है	के.वी	आर्क-शमन कक्ष खोलने की दूरी: 30, चरण-दर-चरण 42; पृथक दूरी 48 के पार चरण-दर-चरण 75; पृथक दूरी 85 के पार	आर्क-शमन कक्ष खोलने की दूरी: 30, चरण-दर-चरण 42; पृथक दूरी 48 के पार चरण-दर-चरण 75; पृथक दूरी 85 के पार
5	रेटेड गतिशील वर्तमान (शिखर)	के.ए	50	-
6	4S तापीय स्थिरता धारा	के.ए	20	-
7	रेटेड सक्रिय लोड ब्रेकिंग करंट	A	630	125
8	रेटेड बंद-लूप ब्रेकिंग करंट	A	630	125
9	रेटेड केबल चार्जिंग ब्रेकिंग करंट	A	10	10
10	नो-लोड ट्रांसफार्मर तोड़ने की क्षमता	केवीए	1250	1250
11	रेटेड शॉर्ट सर्किट ब्रेकिंग करंट	के.ए	-	31.5
12	रेटेड ट्रांसफर करंट, रेटेड टेक-ओवर करंट	A	-	2000
13	फ़्यूज़ का मॉडल	-	एसडीएलएजे-12	एसएफएलएजे-12
14	स्ट्राइकर की आउटपुट ऊर्जा	J	-	2-5(मध्यम)
15	रेटेड शॉर्ट सर्किट मेकिंग करंट	के.ए	50	50
16	अर्थ स्विच की रेटेड गतिशील धारा	के.ए	50	50
17	अर्थ स्विच की 2S तापीय स्थिरता धारा	के.ए	20	20
18	सहायक सर्किट का रेटेड वोल्टेज	V	एसी/सीडी220;110	एसी/सीडी220;110
19	यांत्रिक जीवन काल	-	10000	10000

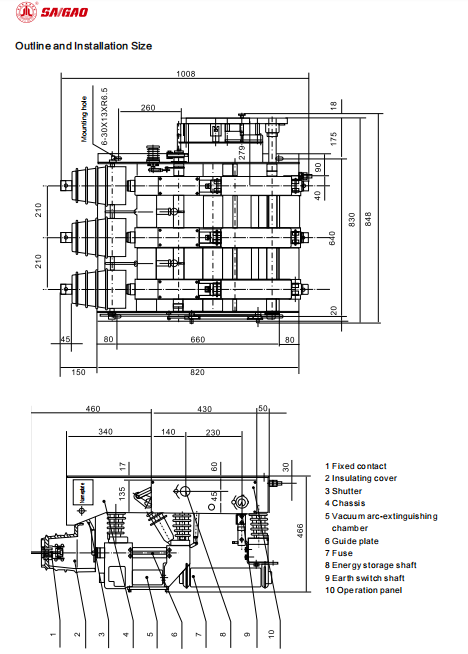

रूपरेखा और स्थापना आकार और घटक टूटना

नहीं।	अवयव
1	निश्चित संपर्क
2	इन्सुलेट कवर
3	शटर
4	हवाई जहाज़ के पहिये
5	वैक्यूम आर्क-बुझाने वाला कक्ष
6	गाइड प्लेट
7	फ्यूज
8	ऊर्जा भंडारण शाफ्ट
9	अर्थ स्विच शाफ्ट
10	ऑपरेशन पैनल
