एसी लोड ब्रेकर स्विच

चीन संगाओ एसी लोड ब्रेकर स्विच किसी भी उपकरण या नेटवर्क के लिए एक आवश्यक सुरक्षा उपकरण है जिसमें इसके माध्यम से वर्तमान पास हो रहा है। आमतौर पर, औद्योगिक वातावरण में, वर्तमान को एक सर्किट ब्रेकर बॉक्स के माध्यम से कई सर्किट में विभाजित किया जाता है। प्रत्येक सर्किट को किसी भी मध्यवर्ती प्रणालियों की आवश्यकता के बिना, असामान्यता का पता लगाने के लिए तुरंत कार्य करने के लिए एक सर्किट ब्रेकर के साथ श्रृंखला में जुड़ा होगा। यदि कोई सर्किट ब्रेकर नहीं है, तो आग, धुएं, उपकरणों की क्षति और बिजली के झटके के जोखिम हो सकते हैं।

फ़ायदा

विश्वसनीयता और प्रदर्शन

संपत्ति और कार्मिक सुरक्षा

प्रयोग करने में आसान

स्थापित करना आसान है

समारोह

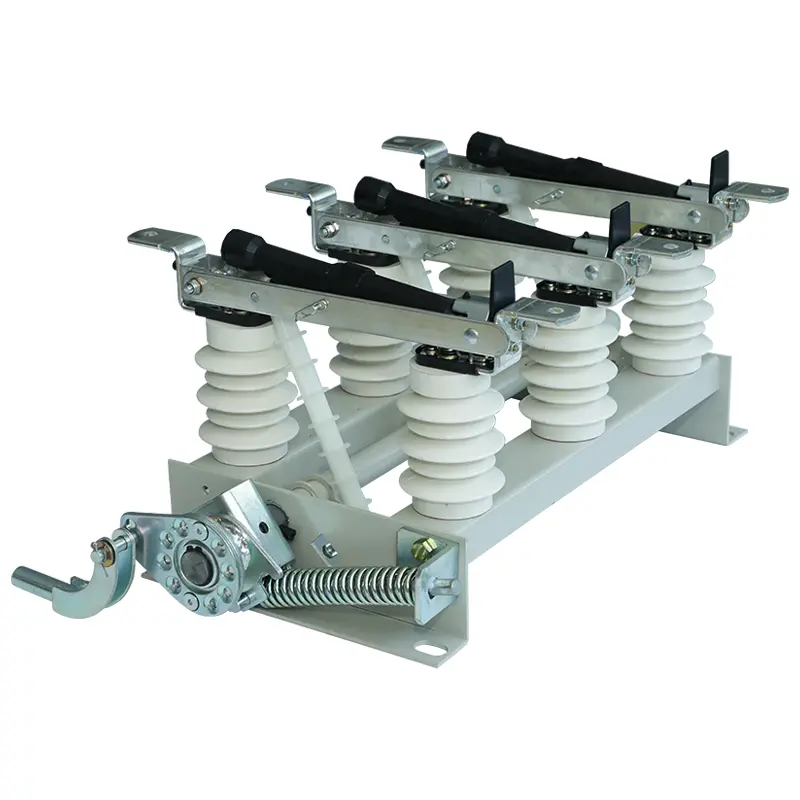

एसी लोड ब्रेकर स्विच एक मैनुअल या इलेक्ट्रिक मल्टी पोल लोड स्विच है।

वे लोड स्थितियों के तहत कनेक्ट और डिस्कनेक्ट करते हैं और सुरक्षित अलगाव प्रदान करते हैं।

एसी लोड ब्रेकर स्विच को 690 वीएसी - एसी 23 तक के चरम अनुप्रयोगों के लिए डिज़ाइन किया गया है।

अलगाव गैप वैक्यूम आर्क बुझाने वाले कक्ष के साथ श्रृंखला में जुड़ा हुआ है। बड़े गतिशील और थर्मल स्थिरता धाराओं, साथ ही परस्पर संबंधित कार्यक्रम, परिचालन निरंतरता सुनिश्चित करते हैं। बसबार और लोड स्विच पूरी तरह से शंक्वाकार निश्चित संपर्कों, इन्सुलेशन कवर और वाल्व द्वारा अलग -थलग हैं। वैक्यूम सर्किट ब्रेकर, ग्राउंडिंग स्विच, वाल्व, और कैबिनेट दरवाजे को गलत तरीके से रोकने के लिए "पांच रोकथाम" के साथ इंटरलॉक किया जाता है। स्प्रिंग एनर्जी स्टोरेज ऑपरेटिंग मैकेनिज्म को स्वतंत्र रूप से मैन्युअल रूप से या विद्युत रूप से संचालित किया जा सकता है, रिमोट कंट्रोल को प्राप्त किया जा सकता है। सीओ ऑपरेशन बिजली की आपूर्ति एक एसी या डीसी बिजली की आपूर्ति हो सकती है। मैनुअल ऑपरेशन आमतौर पर स्विच के दाईं ओर स्थित होता है, लेकिन उपयोगकर्ता आवश्यकताओं के अनुसार बाईं या सामने को बदला जा सकता है।

इसलिए, एसी लोड ब्रेकर स्विच का मूल कार्य एक फ्यूज के समान है, लेकिन एक फ्यूज के विपरीत, सर्किट ब्रेकर का संचालन फ्यूज को नुकसान नहीं पहुंचाता है और बाद में रीसेट किया जा सकता है। उदाहरण के लिए, सर्किट ब्रेकर स्प्रिंग्स जैसे सरल यांत्रिक उपकरणों द्वारा प्रदान किए गए ऊर्जा भंडारण का उपयोग करके संचालित कर सकते हैं, या वे अपने आंतरिक विद्युत कनेक्टरों को डिस्कनेक्ट करने के लिए खुद को ओवरलोड करंट के थर्मल या चुंबकीय प्रभावों का उपयोग कर सकते हैं।

बाजार पर विभिन्न प्रकार के सर्किट ब्रेकर हैं, और उनकी विशेषताएं विशिष्ट अनुप्रयोगों के लिए उपयुक्त वोल्टेज, इंस्टॉलेशन, बाहरी डिजाइन, स्थान और स्विच तंत्र के आधार पर भिन्न होती हैं।

सर्किट ब्रेकर कैसे चुनें?

सर्किट ब्रेकर चुनते समय, कई कारकों पर विचार किया जाना चाहिए।

सबसे पहले, शामिल उपकरणों की मूल विद्युत विशेषताओं, जैसे:

क्या यह वर्तमान या प्रत्यक्ष वर्तमान का उपयोग कर रहा है।

वोल्टेज का निर्धारण कारक उच्चतम वोल्टेज है जिसे सर्किट में किसी भी दो कंडक्टर के बीच लागू किया जा सकता है।

ट्रिगरिंग डिवाइस सुरक्षा उपकरण का शॉर्ट-सर्किट वर्तमान स्तर।

अन्य कारकों में वातावरण का प्रकार शामिल है जिसमें उपकरण संचालित होते हैं, जैसे कि परिवेश का तापमान। यह सर्किट ब्रेकर को आर्द्रता, तापमान और धूल से सर्किट ब्रेकर की सुरक्षा के लिए आवश्यक जंक्शन बॉक्स या सुरक्षात्मक उपकरण के प्रकार को प्रभावित करेगा।

विभिन्न प्रकार के एसी लोड ब्रेकर स्विच हैं, मुख्य अंतरों में से एक, जो किसी भी डिस्चार्ज को दबाने के लिए ढांकता हुआ सामग्री (वैक्यूम वातावरण में गैर ढांकता हुआ सामग्री) का उपयोग कर रहा है। इन ढांकता हुआ सामग्रियों में हवा, वैक्यूम, तेल, या सल्फर हेक्सफ्लोराइड (SF6) गैस शामिल हैं। प्रत्येक प्रकार का सर्किट ब्रेकर विशिष्ट अनुप्रयोगों के लिए उपयुक्त है:

कम दबाव अनुप्रयोगों के लिए हवा

उच्च दबाव वाले अनुप्रयोगों के लिए वैक्यूम का उपयोग किया जाता है

तेल का उपयोग मध्यम और उच्च दबाव अनुप्रयोगों के लिए किया जाता है

SF6 गैस सबसे व्यापक रूप से उपयोग की जाने वाली और व्यापक रूप से अधिकांश मध्यम और उच्च वोल्टेज अनुप्रयोगों में उपयोग की जाती है क्योंकि इसमें निम्नलिखित विशेषताएं हैं:

उच्च ढांकता हुआ शक्ति

थर्मल स्थिरता और चालकता

उच्च घनत्व (हवा का लगभग पांच गुना)

जड़ता

नॉनटॉक्सिक

स्पार्क स्रोत के रुकने के बाद जल्दी से पुनर्संयोजन कर सकते हैं

सर्किट ब्रेकर का चयन करने के चरणों में लोड के प्रकार का निर्धारण करना शामिल है। मुख्य कारक इस बात में निहित है कि क्या लोड स्थिर है या गतिशील है:

यदि लोड स्थिर है, तो पूरी शक्ति पर भी, इसकी वर्तमान खपत रेटेड करंट से अधिक नहीं होगी।

यदि लोड गतिशील है, तो स्टार्टअप के दौरान डिवाइस द्वारा उपभोग की गई वर्तमान रेटेड करंट से अधिक हो सकती है।

स्टेटिक लोड आमतौर पर हीटरों को संदर्भित करते हैं, जबकि डायनेमिक लोड आमतौर पर मोटर्स या ट्रांसफार्मर को संदर्भित करते हैं।
