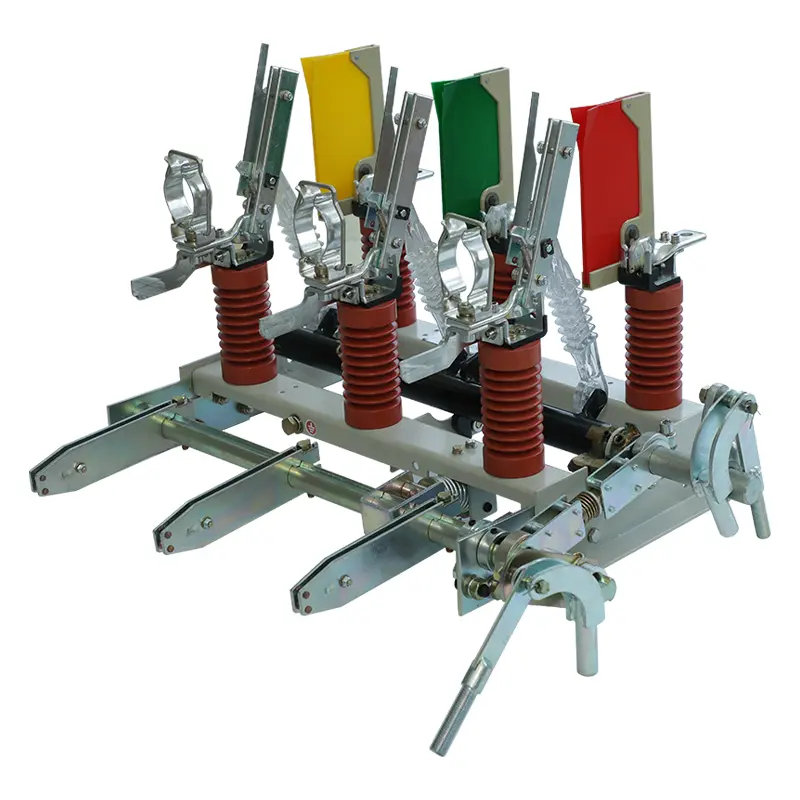

12kV/24kV इको-फ्रेंडली एयर इंसुलेटेड वैक्यूम लोड ब्रेक स्विच

सैनगाओ इलेक्ट्रिक मजबूत निर्माण, विश्वसनीय आर्क रुकावट और सुरक्षित, सीधे संचालन के व्यावहारिक संयोजन पर ध्यान केंद्रित करता है। मध्यम-वोल्टेज इनडोर और आउटडोर वितरण नेटवर्क के लिए डिज़ाइन किया गया, आमतौर पर 12kV-24kV रेंज में, एयर लोड ब्रेक स्विच का उपयोग लोड धाराओं को बनाने और तोड़ने और निरीक्षण और रखरखाव के दौरान एक स्पष्ट रूप से परिभाषित अलगाव बिंदु प्रदान करने के लिए किया जाता है। 12kV/24kV इको-फ्रेंडली एयर इंसुलेटेड वैक्यूम लोड ब्रेक स्विच इन्सुलेशन और आर्क-बुझाने वाले माध्यम के रूप में हवा का उपयोग करता है, जिससे SF₆ गैस या इन्सुलेट तेल की आवश्यकता समाप्त हो जाती है। यह एयर-इंसुलेटेड डिज़ाइन एसएफ₆-आधारित समाधानों से जुड़ी हैंडलिंग और रिसाव संबंधी चिंताओं से बचते हुए संचालन और रखरखाव को सरल बनाता है। एक व्यावहारिक यांत्रिक संरचना और सुरक्षा-उन्मुख ऑपरेटिंग तंत्र के साथ, सैनगाओ का एयर लोड ब्रेक स्विच आधुनिक मध्यम-वोल्टेज वितरण प्रणालियों के लिए एक विश्वसनीय स्विचिंग समाधान प्रदान करता है।

जांच भेजें

उत्पाद वर्णन

12kV/24kV इको-फ्रेंडली एयर इंसुलेटेड वैक्यूम लोड ब्रेक स्विच मध्यम-वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है, जिसके लिए विश्वसनीय लोड स्विचिंग, विद्युत अलगाव और पर्यावरण की दृष्टि से जिम्मेदार इन्सुलेशन तकनीक की आवश्यकता होती है।

झेजियांग सैनगाओ इलेक्ट्रिक कंपनी लिमिटेड द्वारा विकसित, यह स्विच वायु इन्सुलेशन, वैक्यूम आर्क रुकावट प्रौद्योगिकी, मैकेनिकल इंटरलॉकिंग और एक सीधी ऑपरेटिंग संरचना को जोड़ता है। यह उपयोगिताओं, नवीकरणीय ऊर्जा, औद्योगिक सुविधाओं और बुनियादी ढांचा परियोजनाओं में मध्यम-वोल्टेज इनडोर और आउटडोर वितरण अनुप्रयोगों के लिए उपयुक्त है।

12kV/24kV एयर-इंसुलेटेड वैक्यूम लोड ब्रेक स्विच क्या है?

लोड ब्रेक स्विच का उपयोग निर्दिष्ट लोड शर्तों के तहत सर्किट बनाने और तोड़ने के लिए किया जाता है और एक अलगाव स्थिति प्रदान करता है जो रखरखाव और सिस्टम संचालन के लिए स्थिति को स्पष्ट रूप से इंगित करता है।

प्रमुख विशेषताऐं:

कम लागत: एयर-इंसुलेटेड लोड-ब्रेक स्विच गैस-इंसुलेटेड उपकरण की तुलना में अधिक किफायती हैं।

सरल डिज़ाइन: इनमें कम विशिष्ट घटक होते हैं और इन्हें स्थापित करना और रखरखाव करना आम तौर पर आसान होता है।

दृश्यता और पहुंच: वायु इन्सुलेशन दृश्य निरीक्षण और रखरखाव की सुविधा प्रदान करता है।

विश्वसनीय स्विचिंग: नियमित लोड स्विचिंग, आइसोलेशन और लाइन अनुभागीय संचालन के लिए अत्यधिक उपयुक्त।

कोई SF6 गैस हैंडलिंग नहीं: गैस-इन्सुलेटेड उपकरण से जुड़े पर्यावरण और नियामक मुद्दों से बचा जाता है।

लचीली तैनाती: कॉम्पैक्ट सबस्टेशनों, औद्योगिक सुविधाओं और सार्वजनिक वितरण नेटवर्क में व्यापक रूप से उपयोग किया जाता है।

तकनीकी विशेषताओं

वस्तु	विवरण
उत्पाद	12kV/24kV इको-फ्रेंडली एयर इंसुलेटेड वैक्यूम लोड ब्रेक स्विच
वोल्टेज वर्ग	12kV/24kV
आवेदन	मध्यम-वोल्टेज बिजली वितरण
इन्सुलेशन माध्यम	वायु
आर्क व्यवधान	वैक्यूम
इंसुलेटिंग गैस	कोई एसएफ₆ नहीं
इन्सुलेशन तेल	कोई नहीं
इंस्टालेशन	मॉडल के अनुसार इनडोर/आउटडोर विन्यास
संचालन	कॉन्फ़िगरेशन के अनुसार मैनुअल/मैकेनिकल ऑपरेटिंग तंत्र
सुरक्षा	मैकेनिकल इंटरलॉकिंग और चालू/बंद संकेत
आवेदन	उपयोगिता, औद्योगिक, नवीकरणीय ऊर्जा और बुनियादी ढांचा बिजली प्रणालियाँ

चयनित मॉडल और तकनीकी डेटाशीट के अनुसार विशिष्ट रेटेड करंट, शॉर्ट-सर्किट झेलने की क्षमता, ऑपरेटिंग तंत्र, आयाम और अन्य विद्युत मापदंडों की पुष्टि की जानी चाहिए।

एयर-इंसुलेटेड वैक्यूम लोड ब्रेक स्विच कैसे संचालित होता है?

1. सामान्य संचालन:सामान्य परिचालन स्थितियों के तहत, स्विच इनकमिंग और आउटगोइंग सर्किट के बीच विद्युत कनेक्शन बनाए रखता है।

2. लोड स्विचिंग:जब निर्दिष्ट लोड शर्तों के तहत सर्किट को डिस्कनेक्ट करने की आवश्यकता होती है, तो ऑपरेटिंग तंत्र स्विच संपर्कों को खोलने का कारण बनता है।

3. वैक्यूम आर्क विलुप्ति:वैक्यूम इंटरप्रेटर संपर्कों के अलग होने पर उत्पन्न चाप को बुझाने के लिए एक नियंत्रित वातावरण प्रदान करता है।

4. अलगाव और रखरखाव:स्विचिंग ऑपरेशन पूरा होने के बाद, आइसोलेशन स्थिति और मैकेनिकल इंटरलॉकिंग डिवाइस ऑपरेटरों को रखरखाव के लिए सुरक्षित स्थिति स्थापित करने में मदद करते हैं।

एआईएस एलबीएस बनाम जीआईएस बनाम वैक्यूम स्विच

वस्तु	एयर इंसुलेटेड लोड ब्रेक स्विच (एआईएस एलबीएस)	गैस इंसुलेटेड स्विचगियर (जीआईएस)	वैक्यूम स्विच
इन्सुलेशन माध्यम	वायु	इंसुलेटिंग गैस, आमतौर पर SF6 या वैकल्पिक गैस	चाप रुकावट के लिए वैक्यूम
लागत	निम्न से मध्यम	उच्च	मध्यम
पदचिह्न	बड़ा	सबसे छोटा	मध्यम
रखरखाव	निचली, सीधी संरचना	उच्चतर, विशेषीकृत प्रबंधन की आवश्यकता होती है	निम्न से मध्यम
विश्वसनीयता	उच्च, परिपक्व प्रौद्योगिकी	बहुत ऊँचा, कठोर वातावरण के लिए उपयुक्त	बहुत अधिक, विशेष रूप से लगातार संचालन के लिए
पर्यावरणीय प्रभाव	अच्छा, गैस रिसाव की कोई चिंता नहीं	गैस के प्रकार पर निर्भर करता है; SF6 में पर्यावरण संबंधी चिंताएँ हैं	बहुत अच्छा, कोई ग्रीनहाउस गैस समस्या नहीं
दृश्य निरीक्षण	आसान	सीमित	मध्यम
विशिष्ट अनुप्रयोग	वितरण नेटवर्क, औद्योगिक सबस्टेशन, पर्याप्त स्थान वाली साइटें	शहरी भूमिगत सबस्टेशन, अपतटीय प्लेटफार्म, बहुत कॉम्पैक्ट साइटें	बार-बार स्विचिंग और लंबी सेवा जीवन के साथ मध्यम-वोल्टेज अनुप्रयोग
मुख्य लाभ	कम लागत, सरल, रखरखाव में आसान	कॉम्पैक्ट, सीलबंद, मजबूत पर्यावरण प्रतिरोध	उत्कृष्ट चाप विलोपन, लंबा विद्युत जीवन
मुख्य सीमाएँ	अधिक स्थान की आवश्यकता है	महँगा, अधिक जटिल रखरखाव	प्रत्येक लोड ब्रेक एप्लिकेशन के लिए प्रत्यक्ष प्रतिस्थापन नहीं

अक्सर पूछे जाने वाले प्रश्न

इस एयर लोड ब्रेक स्विच के लिए कौन से वोल्टेज स्तर उपलब्ध हैं?

यह उत्पाद 12kV और 24kV मध्यम-वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किया गया है। चयनित मॉडल के अनुसार सटीक रेटेड वोल्टेज और विद्युत मापदंडों की पुष्टि की जानी चाहिए।

क्या स्विच SF₆ गैस का उपयोग करता है?

नहीं, 12kV/24kV इको-फ्रेंडली एयर इंसुलेटेड वैक्यूम लोड ब्रेक स्विच SF₆ गैस के बिना डिज़ाइन किया गया है। वायु का उपयोग इन्सुलेशन माध्यम के रूप में किया जाता है, जबकि वैक्यूम तकनीक का उपयोग चाप रुकावट के लिए किया जाता है।

क्या इसमें इन्सुलेट तेल का उपयोग होता है?

नहीं, एयर-इंसुलेटेड कॉन्फ़िगरेशन को प्राथमिक इन्सुलेशन माध्यम के रूप में इन्सुलेट तेल की आवश्यकता नहीं होती है।

क्या इसे बाहर इस्तेमाल किया जा सकता है?

उत्पाद डिज़ाइन के आधार पर आउटडोर कॉन्फ़िगरेशन उपलब्ध हो सकता है। वास्तविक मॉडल का चयन आवश्यक संलग्नक, आईपी सुरक्षा, परिवेश की स्थिति और स्थापना वातावरण के अनुसार किया जाना चाहिए।

क्या स्विच में मैकेनिकल इंटरलॉकिंग सिस्टम है?

हाँ। स्विचिंग तंत्र में गलत संचालन को कम करने और परिचालन सुरक्षा में सुधार करने के लिए डिज़ाइन की गई यांत्रिक इंटरलॉकिंग विशेषताएं शामिल हैं।

क्या सैनगाओ OEM या ODM सेवाएं प्रदान कर सकता है?

हाँ। सैनगाओ OEM और ODM सेवाएं प्रदान करता है और परियोजना विनिर्देशों और तकनीकी चित्रों के आधार पर अनुकूलित आवश्यकताओं का मूल्यांकन कर सकता है।

क्या सैनगाओ इंस्टॉलेशन मैनुअल प्रदान कर सकता है?

हाँ। व्यावसायिक स्थापना मैनुअल और तकनीकी दस्तावेज़ ग्राहक और परियोजना आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।

सामान्य डिलीवरी का समय क्या है?

मानक उत्पादों के लिए, ऑर्डर की मात्रा और कॉन्फ़िगरेशन के आधार पर, बताया गया लीड समय आमतौर पर शिपमेंट से लगभग 3-5 दिन पहले होता है। अनुकूलित उत्पादों को अतिरिक्त उत्पादन समय की आवश्यकता हो सकती है।

क्या सैनगाओ एक निर्माता या व्यापारिक कंपनी है?

सैनगाओ एक पेशेवर निर्माता है जो अनुसंधान एवं विकास, डिजाइन, उत्पादन, परीक्षण और बिक्री को कवर करने वाली क्षमताओं के साथ उच्च-वोल्टेज बिजली पारेषण और वितरण उपकरण में विशेषज्ञता रखता है।
